TPXZB系列變頻串聯諧振試驗裝置現場操作程序及注意事項
TPXZB系列變頻串聯諧振試驗裝置使用注意事項
1、在使用本裝置進行耐壓試驗前，請按照試驗程序?qū)υ嚻愤M行絕緣電阻測量，確認試品符合相關絕緣要求，方可進入下一步耐壓試驗。

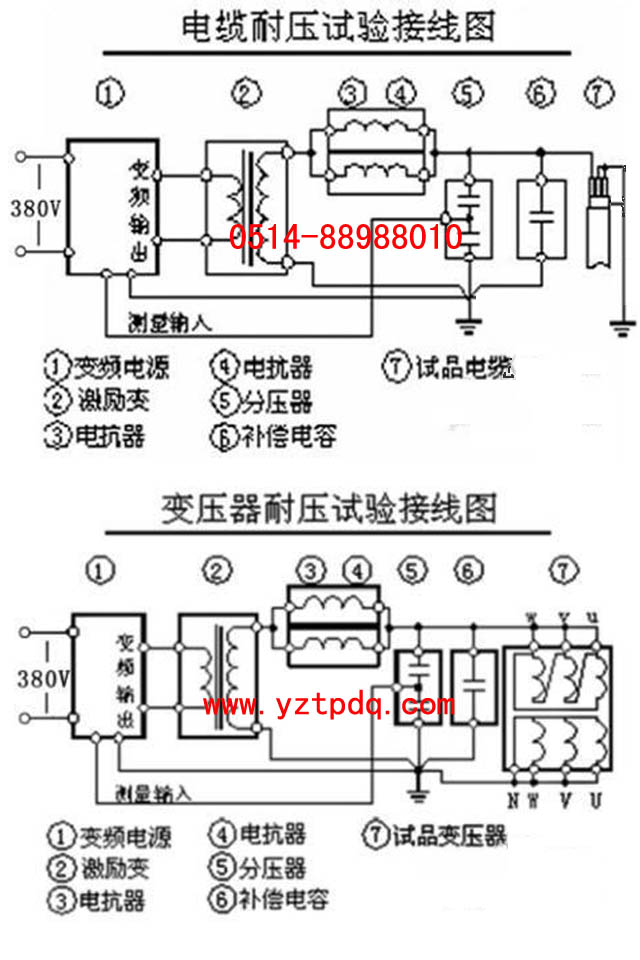

2、在使用本裝置進行耐壓試驗并啟動裝置前，務請重新檢查接線是否正確，如：勵磁變壓器電壓輸出端應用拖地電纜線連接到zui下層電抗器的下端；而上層電抗器上端高壓輸出線與補償電容器、分壓器連接線應盡量懸空，勿與地或周圍物體接近，以防高壓線對地、對物放電等。因為您的每一次小小失誤，都會對設備、人員造成無可挽回的損傷。而您每一次糾錯，對于現場人員、設備的安全，將是多么的彌足珍貴；
3、出于對人員、設備安全的考慮，本裝置對接地要求較高。變電站接地網連接時，應對被接接地樁、開關柜柜體、變壓器外殼污垢、銹跡、油漆進行連接前處理，保證接地線與接地裝置的有效連接；野外作業無接地裝置時，可用長約150CM金屬棒并選擇地勢相對潮濕的地方，將金屬棒埋入地下不少于120CM，拓普電氣提醒必要時可注入適量的水，這樣做會更有效的確保設備的可靠接地。
4、設備功率電源應使用兩根火線380V，儀器工作220V電源火線應與380V火線分接。電源線路中盡量避免使用電焊機等設備，防止干擾。如使用發電機電源工作時，零線接地；
5、試品出現放電，儀器過壓保護返回，會對儀器造成損害，盡管我們經過了無數次模擬試驗或設置了種種保護。但放電的過程現象千別萬異世界難題，加之儀器野外工作較多，運輸環境，使用環境較差，所以，強烈建議您：采取運輸防震、防塵措施，并詳細閱讀《注意事項》。
TPXZB系列變頻串聯諧振試驗裝置現場操作方法
1、試驗中請嚴格按照操作程序進行，即：一步，打開儀器電源，進入“歡迎使用”界面；第二步，按確認鍵進入?yún)?shù)選擇界面，選擇好您所要設定的參數；第三步，按確認鍵進入試驗?zāi)Ｊ竭x擇界面，將光標移動到“手動”或“自動”模式，并推合儀器左側功率電源開關；確認無誤后，按確認鍵，儀器自動進入選頻、升壓、耐壓讀時工作狀態；第四步，儀器顯示試驗完成，（如需打印結果按打印鍵）請按返回鍵；第五步，斷開儀器左側功率電源開關（此項極為重要）；第六步，確認安全后，繼續試驗或拆換連接線。
實際操作中發現，當儀器已進入第三步工作狀態時，工作人員卻忘記推合儀器左側功率電源開關，有可能會隨手推合，此點非常錯誤；這樣既不安全對設備也有不可覺察的損害，正確操作是：按返回鍵，從第二步開始。
A：當儀器進入第三步選頻時，有時儀器蜂鳴器發出“嘩”聲長鳴而無法升壓，請觀察起始頻率光標處數字，處于較高頻率時，則將儀器返回至重新設置起始頻率，將數值提高后重試；
B：當儀器進入第三步選頻時，有時儀器蜂鳴器發出“嘩”聲長鳴而無法升壓，請觀察起始頻率光標處數字，處于較低頻率時，則將儀器返回至重新設置起始電壓，將數值提高或降低后重試；
C：當儀器進入第三步選頻時，儀器顯示屏上端選頻電壓高于設定預試電壓，可能無法選頻。則將儀器返回至重新設置起始電壓，將數值降低至4%左右后重試；必要時要改變勵磁變壓器串并聯方式：由串聯改并聯重試。
以上現場操作方法及使用注意事項，是設備使用過程中不斷總結的，在說明書里可能沒有詳細章節，歡迎您把實際使用過程中總結的經驗反饋給我們，以便我們共同提高。
1、在使用本裝置進行耐壓試驗前，請按照試驗程序?qū)υ嚻愤M行絕緣電阻測量，確認試品符合相關絕緣要求，方可進入下一步耐壓試驗。
2、在使用本裝置進行耐壓試驗并啟動裝置前，務請重新檢查接線是否正確，如：勵磁變壓器電壓輸出端應用拖地電纜線連接到zui下層電抗器的下端；而上層電抗器上端高壓輸出線與補償電容器、分壓器連接線應盡量懸空，勿與地或周圍物體接近，以防高壓線對地、對物放電等。因為您的每一次小小失誤，都會對設備、人員造成無可挽回的損傷。而您每一次糾錯，對于現場人員、設備的安全，將是多么的彌足珍貴；
3、出于對人員、設備安全的考慮，本裝置對接地要求較高。變電站接地網連接時，應對被接接地樁、開關柜柜體、變壓器外殼污垢、銹跡、油漆進行連接前處理，保證接地線與接地裝置的有效連接；野外作業無接地裝置時，可用長約150CM金屬棒并選擇地勢相對潮濕的地方，將金屬棒埋入地下不少于120CM，拓普電氣提醒必要時可注入適量的水，這樣做會更有效的確保設備的可靠接地。
4、設備功率電源應使用兩根火線380V，儀器工作220V電源火線應與380V火線分接。電源線路中盡量避免使用電焊機等設備，防止干擾。如使用發電機電源工作時，零線接地；
5、試品出現放電，儀器過壓保護返回，會對儀器造成損害，盡管我們經過了無數次模擬試驗或設置了種種保護。但放電的過程現象千別萬異世界難題，加之儀器野外工作較多，運輸環境，使用環境較差，所以，強烈建議您：采取運輸防震、防塵措施，并詳細閱讀《注意事項》。
TPXZB系列變頻串聯諧振試驗裝置現場操作方法
1、試驗中請嚴格按照操作程序進行，即：一步，打開儀器電源，進入“歡迎使用”界面；第二步，按確認鍵進入?yún)?shù)選擇界面，選擇好您所要設定的參數；第三步，按確認鍵進入試驗?zāi)Ｊ竭x擇界面，將光標移動到“手動”或“自動”模式，并推合儀器左側功率電源開關；確認無誤后，按確認鍵，儀器自動進入選頻、升壓、耐壓讀時工作狀態；第四步，儀器顯示試驗完成，（如需打印結果按打印鍵）請按返回鍵；第五步，斷開儀器左側功率電源開關（此項極為重要）；第六步，確認安全后，繼續試驗或拆換連接線。
實際操作中發現，當儀器已進入第三步工作狀態時，工作人員卻忘記推合儀器左側功率電源開關，有可能會隨手推合，此點非常錯誤；這樣既不安全對設備也有不可覺察的損害，正確操作是：按返回鍵，從第二步開始。
A：當儀器進入第三步選頻時，有時儀器蜂鳴器發出“嘩”聲長鳴而無法升壓，請觀察起始頻率光標處數字，處于較高頻率時，則將儀器返回至重新設置起始頻率，將數值提高后重試；
B：當儀器進入第三步選頻時，有時儀器蜂鳴器發出“嘩”聲長鳴而無法升壓，請觀察起始頻率光標處數字，處于較低頻率時，則將儀器返回至重新設置起始電壓，將數值提高或降低后重試；
C：當儀器進入第三步選頻時，儀器顯示屏上端選頻電壓高于設定預試電壓，可能無法選頻。則將儀器返回至重新設置起始電壓，將數值降低至4%左右后重試；必要時要改變勵磁變壓器串并聯方式：由串聯改并聯重試。
以上現場操作方法及使用注意事項，是設備使用過程中不斷總結的，在說明書里可能沒有詳細章節，歡迎您把實際使用過程中總結的經驗反饋給我們，以便我們共同提高。
