- 防雷元件測試儀
){kind=small}
產品簡介

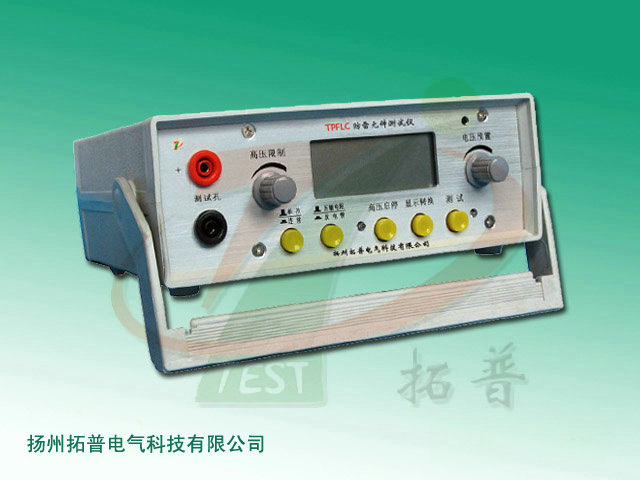

TPFLC 防雷元件測試儀適用于氧化鋅避雷器(壓敏電阻)，金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。也可作穩壓、恒流電源使用于其它方面。防雷元件測試儀別稱防雷元器件測試儀、壓敏電阻測試儀、放電管測試儀、防雷器測試儀等。
工作原理
在測量壓敏電阻時，DC/DC變換器在一定的高頻脈沖的驅動下，將12v直流電壓升變?yōu)闇y試壓敏電阻時所需要的直流高壓。在測試放電管時，斜率控制電路控制DC/DC變換器，使其輸出的電壓值在20~1700v內以每秒100v的上升率上升到放電管放電。
主要功能
1、具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高壓自泄放時間小于0.5秒。
2、適用于氧化鋅避雷器(壓敏電阻)，金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。也可作穩壓、恒流電源，使用于其它方面。
3、測量數據由三位半LCD數字顯示，準確度高、可靠性好。
4、測量時，可以預先設定量程，并在測量過程中對超量程測試發出聲響提示，適用于器件分組和檢驗判別。
5、選擇連續測量，可以對批量試品進行不間斷測試。
6、面板功能簡單，易于操作。
7、重量輕，便于攜帶。
8、具有自檢功能。
技術參數
1、壓敏電阻測量
|
技 術 指 標 |
測 量 范 圍 |
工 作 誤 差 |
測 試 條 件 |
|
起始動作電壓U1mA |
0～1700V |
≤±2％±1d |
1mA±5μA |
|
漏電流I0.75U1mA |
0～199.9μA |
≤±2μA±1d |
0.75U1mA≤±2％±1d |
|
技 術 指 標 |
測 量 范 圍 |
工 作 誤 差 |
測試條件 |
|
直流擊穿電壓Vsdc |
20～1700V |
≤±2％±1d |
電壓上升速率100V/S±10% |
●絕緣電阻：6MΩ（500V）
●耐壓：AC 1.5kV 50HZ 1min
●工作溫度和濕度：0～＋40℃ ≤85％RH
●儲存溫度和濕度：－10℃～＋50℃ ≤90％RH
●電源：AC 220V 50Hz
DC 12V 0.5A （芯線＋極）
●功耗：8W
●外形尺寸：208mm×190mm×78mm
●重量：≤1kg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
