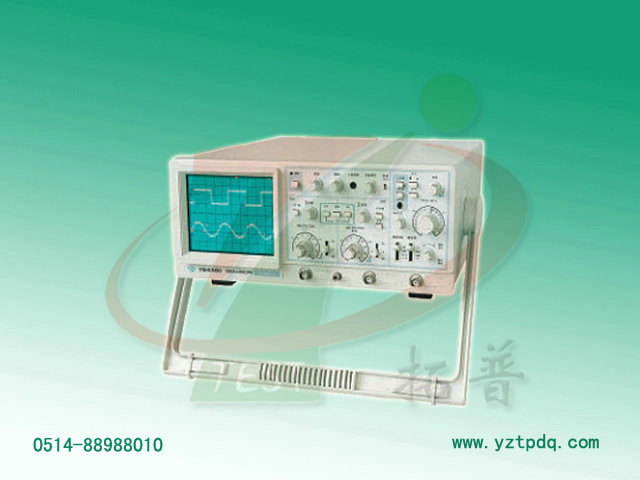

名稱：二蹤四跡示波器YB4300
型 號：YB4300
揚州拓普電氣科技有限公司是致力于二蹤四跡示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。 詳細介紹
揚州拓普電氣科技有限公司是致力于二蹤四跡示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
1、靈敏感高，偏轉因數1m\Udiv。
2、標尺亮度，便于夜間和照相使用。
3、交替擴展，常態和擴展的波形能同時顯示。
4、INT觸發，無需轉換CH1、CH2選擇開關即可得到穩定的觸發。
5、TV同步，選用新的電視觸發電路可以顯示穩定的TV-H和TV-V信號。
6、自動聚焦，測量過程中聚焦電平可自動校正。
7、觸發鎖定，觸發電路呈全自動同步狀態，無需人工調節觸發電平。
8、交替觸發，能同時觀察兩路不相干信號(YB4320C)。
9、掃描開關采用進口數字編碼開關(YB4320C/40C)。
產品指標
功能特點
1、靈敏感高，偏轉因數1m\Udiv。
2、標尺亮度，便于夜間和照相使用。
3、交替擴展，常態和擴展的波形能同時顯示。
4、INT觸發，無需轉換CH1、CH2選擇開關即可得到穩定的觸發。
5、TV同步，選用新的電視觸發電路可以顯示穩定的TV-H和TV-V信號。
6、自動聚焦，測量過程中聚焦電平可自動校正。
7、觸發鎖定，觸發電路呈全自動同步狀態，無需人工調節觸發電平。
8、交替觸發，能同時觀察兩路不相干信號(YB4320C)。
9、掃描開關采用進口數字編碼開關(YB4320C/40C)。
產品指標
|
項目 \ 型號 |
YB4320C
|
YB4340C
|
YB4360
|
|
|
垂直 |
偏轉系數
|
5mV/div-5V/div，按1-2-5步進，共10檔,(量程)(1mV/div-1V/div,在×5MAG)
|
||
|
頻帶寬度5mV/div |
DC:0-20MHz -3dB
|
DC:0-40MHz -3dB
|
DC:0-60MHz -3dB
|
|
|
AC:10Hz-20MHz -3dB
|
AC:10Hz-7MHz -3dB
|
AC:10Hz-7MHz -3dB
|
||
|
擴展頻帶寬度
|
DC:0-7MHz -3dB
|
DC:0-7MHz -3dB
|
DC:0-7MHz -3dB
|
|
|
AC:10Hz-7MHz -3dB
|
AC:10Hz-7MHz -3dB
|
AC:10Hz-7MHz -3dB
|
||
|
輸入阻抗
|
1MΩ±2%，25pF ±3pF;經探極10MΩ±5%，約17pF
|
|||
|
輸入電壓
|
400V(DC+AC峰值)
|
|
|
|
|
水平 |
顯示方式
|
×1、×5；×1、×5交替
|
×1、×10；×1、×10交替
|
|
|
掃描時間系數
|
0.1μs/div-0.2s/div±3%,按1-2-5步進,共20檔
|
|||
|
掃描擴展
|
20ns/div-40ms/div
|
10ns-20ms/div
|
||
|
交替擴展掃描
|
至多四蹤
|
|
|
|
|
觸發 |
觸發源
|
內、CH2、電源、外
|
|
|
|
極性
|
+、-
|
|
|
|
|
觸發方式
|
自動、正常，TV-V、TV-H
|
|
|
|
|
X-Y |
工作方式
|
在X-Y工作方式中，CH1即X軸，CH2即Y軸
|
||
|
靈敏度
|
和Y軸一樣
|
|
|
|
|
輸入阻抗
|
1MΩ±2%//25pF±3pF
|
|
|
|
|
X軸帶寬
|
DC-1MHz
|
|
|
|
|
Z軸
|
輸入阻抗
|
33KΩ
|
|
|
|
輸出電壓
|
50V(DC+AC峰值)，頻率≤1KHz
|
|||
|
帶寬
|
DC-1MHz
|
|
|
|
|
校準 |
波形
|
方波
|
|
|
|
頻率
|
1KHz±2%
|
|
|
|
|
幅度
|
0.5Vp-p±2%
|
|
|
|
|
CH1
輸出 |
輸出電壓
|
20mV/div
|
|
|
|
輸出阻抗
|
約50Ω
|
|
|
|
|
帶寬
|
50Hz-5MHz
|
|
|
|
|
物理 |
電源
|
AC 220V ±10%
|
|
|
|
頻率
|
50Hz±5%
|
|
|
|
|
功耗
|
35W
|
40W
|
||
|
外形尺寸及質量
|
132H×321W×376D(mm) 約7.2kg
|
|||
