- 全自動變比組別測試儀
){kind=small}
產品簡介
根據IEC及有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目，這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路、開路、連接錯誤，調壓開關內部故障或接觸故障。

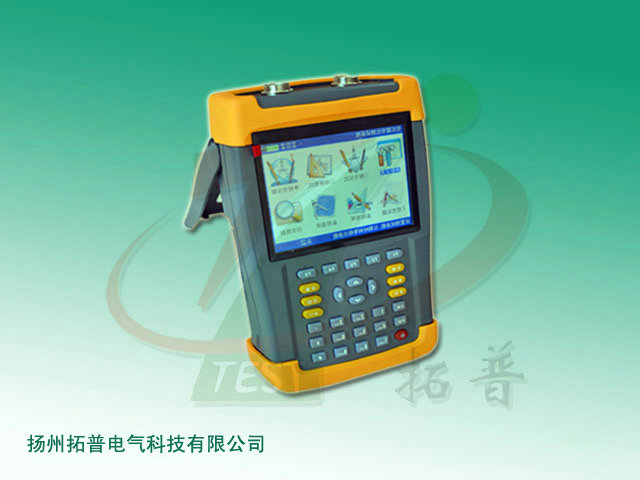

TPZBC-S 手持式變壓器變比測試儀是拓普電氣根據廣大用戶的現場使用要求而研發生產的。該儀器攜帶更方便、操作更簡單、功能更完備，測試速度大大加快，數據穩定可靠?？梢赃M(jìn)行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是測試項目完善，測量參數全面的變比測試儀。
該手持式變壓器變比測試儀采用大屏幕真彩色液晶屏顯示，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可擴展存儲1000組現場校驗結果。
功能特點
1、真正三相測試：?jiǎn)蜗嚯娫摧斎耄瑑?nèi)部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。
3、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。
4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入計算各分接位置的變比誤差。
5、抗振性好：使用增強了抗振性能的接插件。
6、將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。
7、采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。
8、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
9、該手持式變壓器變比組別測試儀體積小，重量輕，攜帶方便。
10、可選裝內部充電電池，現場無需任何電源，即可完成測試工作。
技術指標
1、變比測量范圍：0.9～8000
2、變比測量精度：0.1%（0.9～1000）
0.2%（1000～3000）
0.3%（3000～8000）
3、測量精度：高壓側電壓測量精度：0.05%
低壓側電壓測量精度：0.1%
4、測量速度快：1分鐘內完成三相測試
5、工作環境溫度：-10℃～40℃
6、工作環境濕度：0～80%
