- 工頻交流耐壓試驗成套裝置
){kind=small}
產品概述

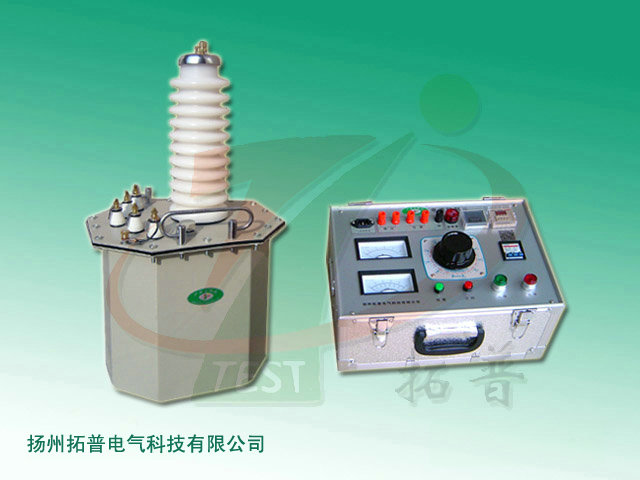

TPNYJ 工頻交流耐壓試驗成套裝置是按電力行業標準DL/T 848.2-2004的要求，經改進后生產的新型工頻高壓試驗裝置。該裝置具有體積小、重量輕、功能齊全、結構緊湊和使用方便等特點。適用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中較好的設備。
產品結構
TPNYJ 工頻交流耐壓試驗成套裝置升壓變壓器為單相變壓器，聯結組標號II。升壓變壓器部分鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。該高壓試驗裝置的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
工作原理
該高壓試驗裝置交流輸出工作過程為，把交流220V電壓接入電源控制箱，經電源控制箱內自耦調壓器調節0～200V電壓至交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在高壓試驗裝置高壓繞組可獲得試驗所需的交流高電壓。
技術指標
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢熱線：0514-88988010
