- 繼電保護測試儀器
){kind=small}
系統概述

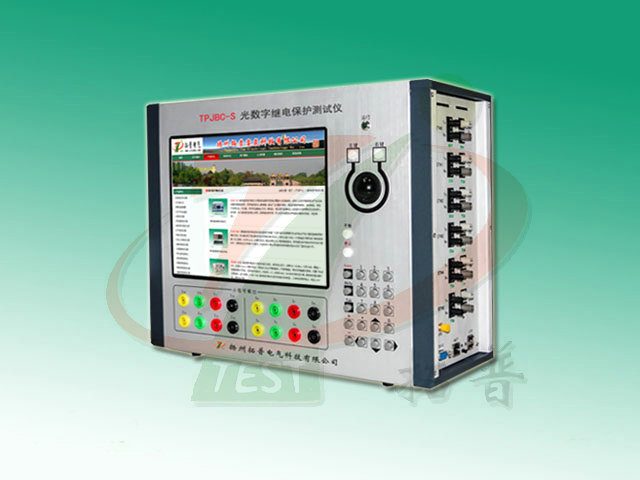

TPJBC-S 光數字繼電保護測試儀是根據國網公司《智能變電站繼電保護技術規范》和《智能變電站技術導則》設計的智能繼電保護測試儀。可實現對光數字保護裝置的全功能測試，并可模擬采集器輸出對MU實現閉環測試，具備GPS、IRIG-B碼、PPS同步接口并支持IEEE1588時方式，為站內調試以及站與站聯調提供條件。測試軟件提供豐富的測試功能模塊，可對保護測控裝置、合并單元、智能終端、交換機等進行專項測試，是變電站調試、智能設備研發、智能變電站繼電保護技術培訓不可多得的一款儀器。
功能特點
1、4/6/8對100M光纖通訊以太網接口，可收發IEC61850-9-1/2幀格式的采樣值、Goose、IEEE-1588報文。
2、整機支持24組SV報文+64組Goose報文同時輸出。
3、3/5對2～10M光纖串口，可收發IEC60044-7/8 FT3、國網擴展FT3、許繼私有FT3幀格式的采樣值報文。
4、12路模擬小信號輸出，提供針對小信號輸入的保護裝置的測試。
5、內置GPS對時模塊，同時提供1對光同步接口，可接收IRIG-B/PPS對時，也可對外提供IRIG-B碼同步時鐘源。
6、完整解析SCL文件（SCD、CID、ICD、NPI），實現對SV、GS信息的自動配置。
7、嵌入報文偵測、監視與抓包功能，自動分析報文類型、屬性、波形、幅值、相位、頻率、Goose狀態、品質因素等，支持SV報文重新采樣，自動統計報文離散度，對異常報文進行告警；報文幀數據可逐一解析對比，支持PCAP文件輸出。
8、嵌入PCAP報文回放功能，可對導入的PCAP文件進行自定義編輯及保存，可產生碎包、巨包，可疊加CRC錯誤，可定量發送指定幀報文，可循環播放。
9、嵌入SV、GS、FT3異常幀模擬測試功能，支持丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤等異常模擬。
10、嵌入網絡壓力與Goose風暴測試功能，可自由組合SV與Goose產生指定流量的報文輸出。
11、嵌入智能終端SOE響應時間測試功能，測量精度<0.1ms。
12、嵌入同步時鐘測試功能，提供對時精度與守時精度測試，對時模式支持IRIG-B和IEEE-1588。
13、該數字式繼電保護測試儀內置工控機，可單機操作或外聯PC操作，操作軟件一致。
14、光纖通訊接口提供數據轉發、鏡像、回環等。
技術指標
1、光纖以太網口：
4/6/8對×100Mbits/s，ST，多模，1310nm；
IEC61850-9-1/2/LE，Goose，IEEE-1588；
發送離散度：<0.1μs
接收時標精度：<25ns
輸出流量：＞95M
1588對時精度：<80ns
2、光纖串口：
3/5對×（2～10Mbits/s），ST，多模，850nm；
IEC60044-7/8，F(xiàn)T3；支持曼碼或異步串口傳輸方式；
發送離散度：<0.1μs
接收時標精度：<25ns
3、同步接口
內置GPS；
1對×IRIG-B/PPS光口，ST，多模，850nm
精度：<400ns
4、電以太網口：
1個，RJ-45，100Mbits/s
5、小信號輸出：
12×（0～7.07VAC/0~10VDC），分辨率：1mV；
可定制4～20mA輸出類型；
幅值精度：0.1%
相位精度：0.1°
頻率精度：0.001Hz
6、開關量輸入：
8路，10-250VDC或空接點，自動識別，無極性
7、開關量輸出：
8路，空接點/快速開出，交直流開斷能力：0.5A，250V
快速開出時間：<10μs
8、顯示屏幕：
10.4’LED，1024×768
9、工作電源：
AC：220V±15%，頻率：50Hz±10Hz
