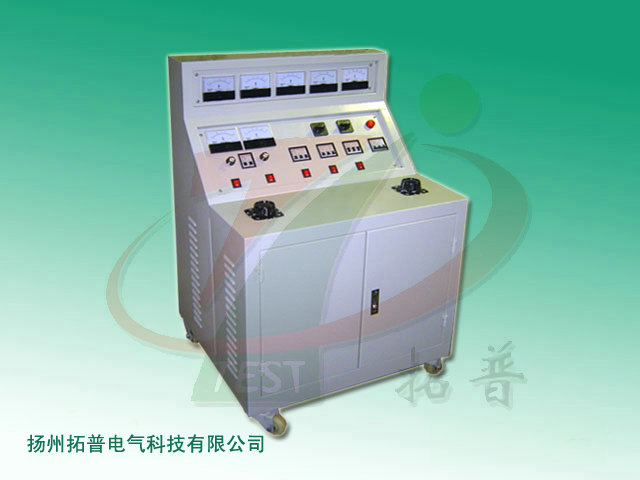

高低壓開關柜通電試驗臺_TP_HDGK-H_技術參數
高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜、無功補償成套裝置進行出廠前的各項通電試驗。它能提供各種交、直流電源以及三相功率因數信號，便于對開關柜、無功補償柜的檢測，提高工作效率。
工作原理及主要作用
高低壓開關柜通電試驗臺的主要作用是對生產的各種開關柜、箱進行出廠前的通電試驗。它能提供多種交、直流電源，各路電源相互獨立，可以同時使用，以便于對開關柜的檢測，提高工作效率。此外，試驗臺還可以檢測開關柜、箱上安裝的各種類型的電流表、電壓表、電度表等儀表是否正常指示，以及各種繼電器動作值是否合乎要求。
在測量方面，試驗臺可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、短路損耗等參數。它采用數字同步采樣技術，能準確測量三相用電設備的電壓、電流、功率等參數的真有效值，其測量精度為0.2級。
值得一提的是，有些高級的高低壓開關柜通電試驗臺還具備自動控制和調節的功能。例如，晶體管智能控制模塊可以將復雜的自動調節電路、晶閘管和觸發電路集成為一體，通過調節信號電壓的大小和改變晶閘管導通角的大小，實現測試的自動控制和調節。這不僅能提高測試的效率和準確性，還能增強設備的功能性和靈活性。
技術參數
輸入電源：三相四線AC 380V
輸出電壓及電流：
☆ 三相AC 0 – 10A輸出（100V，可調值） 一組
☆ 三相AC100V輸出 (固定值) 一組
☆ 交流操作電壓輸出 AC 0~450V, 220V時,電流小于10A
☆ 直流操作電壓輸出 DC 0~260V
☆ 直流固定電壓24V、36V、110V、220V輸出 一組
☆ 三相功率因數調節范圍 cosφ: - 0.3~1~0.1 (三相獨立 可調)電流信號幅值： 1A
☆ 單相AC220V輸出（固定值，插座形式） 二組
☆ 三相AC380V輸出（固定值，接線柱） 一組
信息整理：揚州拓普電氣科技有限公司
