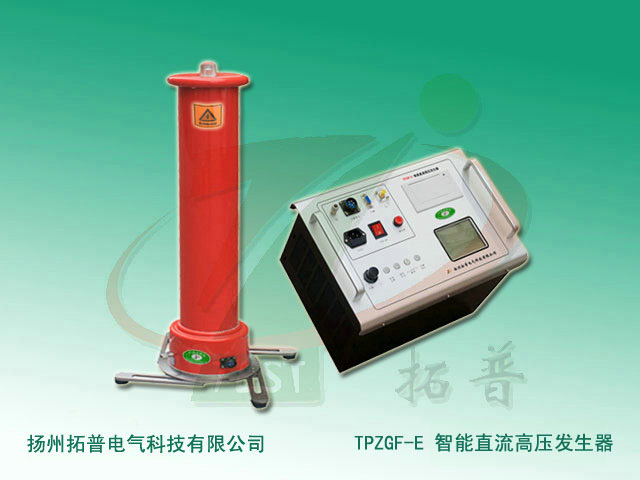

直流高壓發生器的操作規范以及應用領域
直流高壓發生器的應用領域
直流高壓發生器廣泛應用在電力試驗中用于電力電纜檢測試驗和避雷器等泄漏電流試驗；采用中頻倍壓電路，新型直流高壓發生器應用PWM脈寬調制技術和大功率IGBT器件，根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施，使直流高壓試驗實現了高品質、便攜式并能承受額定電壓放電而不損壞；直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。
1、測量絕緣電阻
應分別在每一相上進行，其他兩相導體，電纜兩端的金屬屏蔽或金屬護套和鎧裝層接入，對于該項試驗，只要注意到電纜是容性設備，對容性設備做絕緣電阻和吸收比時應注意到的情況。例如：試驗前后的充分放電。
2、直流耐壓和泄漏電流試驗
油紙絕緣的電纜只做直流耐壓，不做交流耐壓，因?yàn)榻涣鱅g增大有可能導致熱擊穿；熱態時，電場分布不均勻，易損傷電纜。應注意：電纜芯線接負極性，電纜受潮后，水分帶正電荷，如果芯接負極性，水分會向芯線集中，絕緣中水分增加，泄漏電流增大，易發現缺陷，如果芯線正極性，水分向鉛包滲透，絕緣中水分減少，泄露電流下降，不易發現缺陷。
3、橡塑電纜試驗
橡塑電纜指聚氯乙烯、交聯聚乙烯、乙丙橡皮絕緣電纜，其特點是容量大，電壓等級高結構輕、易彎曲，目前已逐步取代油紙絕緣電纜。交聯聚乙烯電纜和大家熟悉的油浸紙統包電纜的區別除了相間主絕緣是交聯聚乙烯塑料外，還有兩層半導體膠涂層，在芯線的外表面涂有一曾半導體膠，克服電暈和游離放電，使芯線與絕緣層之間有良好的過渡，在相間絕緣外表面，銅帶屏蔽層內涂有第二層半導體體膠，銅帶屏蔽層只是一層0.1mm厚的薄銅帶，組成了相間屏蔽層。
1）判斷橡塑電纜是否進水的方法
在電纜投運前，重做終端或接頭后，內襯層破損進水后：用雙臂電橋測量在相同溫度下的銅屏蔽和導體的直流電阻；當前者與后者之比與投運前相比增加時，表明屏蔽層的直流電阻增大，銅屏蔽層有可能被腐蝕；當該比值與投運前相比減少時，表明附件中的倒替連接電的接觸電阻有增大的可能。
2）耐壓試驗
直流高壓發生器耐壓試驗分為直流耐壓試驗和交流耐壓試驗，目前橡塑電纜，特別是交聯聚乙烯電纜得到迅速的發展，由于高壓交聯聚乙烯電纜采用直流耐壓存在有明顯缺點，不宜采用直流電壓試驗，原因有以下兩點：a、直流試驗電壓過程中交聯聚乙烯電纜及附近形成空間電荷，對絕緣有積累效應，加速絕緣老化，縮短使用壽命；b、直流電壓下絕緣電場分布與實際運行電壓下不同，前者按電阻率分布而后者按介電常數分布。
直流高壓發生器的操作規范
1、在高壓輸出端子和地接線柱之間接入試品。
2、插上電源線，打開電源開關，“高壓分”指示燈(綠色)亮，“高壓合”指示燈(紅色)滅;電壓顯示表及電流顯示表,以及0.75倍電壓顯示表顯示均為零值。
3、電壓、電流整定旋扭順時針旋到底,電壓調節旋扭逆時針旋到零位。(注：電壓調節旋扭不在零位，無法啟動“高壓合”按鍵)
4、輕按“高壓合”按鍵，“高壓合”指示燈(紅色)亮，緩慢調節電壓調節旋鈕到所需電壓值進行測試。測試時電壓顯示表指示試驗電壓值，單位為kV;0.75倍電壓顯示表指示試驗電壓值的75%，單位位kV;電流顯示表7指示試驗電流值，單位為uA。
5、在試品測試過程中按下0.75倍電壓顯示鎖存按鍵，則0.75倍電壓顯示表顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。
6、在任何時候按下定時開按鍵，則啟動時間繼電器，在記時到達預設的時間時，蜂鳴器發出報警訊響，同時切斷高壓輸出。
7、在試驗過程中，如果負載電流超過儀器額定輸出電流的0-10%時，“過流”指示燈亮，過流保護，防止損壞試品和儀器。
8、在試驗過程中，如果試驗電壓超過儀器額定輸出電壓的0-10%時，“過壓”指示燈亮，過保護，防止損壞試品和儀器。
信息整理：揚州拓普電氣科技有限公司
