互感器特性綜合測試儀_TP_JYTF-Ⅱ_技術指標
技術指標
|
項 目
|
參 數
|
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
|
設備輸出
|
0～1000V（0-20A）
|
|
|
輸出電流
|
0～600A（0-5V）
|
|
|
二次繞組
電阻測量
|
范圍
|
0.1～300Ω
|
|
精度
|
0.5%±1mΩ
|
|
|
二次實際
負荷測量
|
范圍
|
5～300VA
|
|
精度
|
≤0.5%
|
|
|
CT/PT
角差測量
|
精度
|
±4min
|
|
分辨率
|
0.1min
|
|
|
CT/PT
比差測量
|
精度
|
≤0.05%
|
|
分辨率
|
0.1
|
|
|
CT
變比測量
|
范圍
|
5-25000A/5A(5000A/1A)
|
|
精度
|
≤0.5%
|
|
|
PT
變比測量
|
范圍
|
1-10000
|
|
精度
|
≤0.5%
|
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
|
尺寸
|
380mm × 240mm × 260mm
|
|
|
重量
|
≤22Kg
|
|
功能特點
●支持檢測CT和PT。
●滿足 GB1207、GB1208等規程要求。
●無需外接其它輔助設備，單機即可完成所有檢測項目。
●自帶微型快速打印機、可直接現場打印測試結果。
●采用智能控制器，操作簡單。
●大屏幕液晶，圖形化顯示接口。
●按規程自動給出CT/PT（勵磁）拐點值。
●自動給出5%和10%誤差曲線

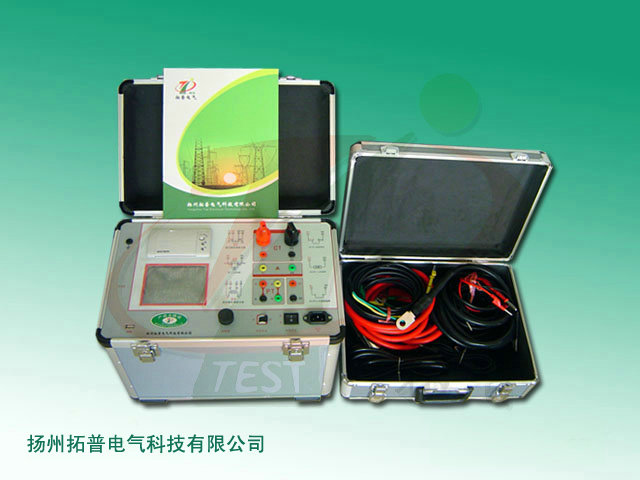

互感器特性綜合測試儀是為試驗互感器伏安特性、變比測試及極性判別而設計，是一臺多功能試驗儀器。本儀器采用高效低耗優質材料和特殊繞注的升壓器，單片機微處理器進行數據采集、分析和存儲，內置微型打印機，可打印測試數據和曲線，測量CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。該互感器綜合特性測試儀具有重量輕、操作方便等特點。
