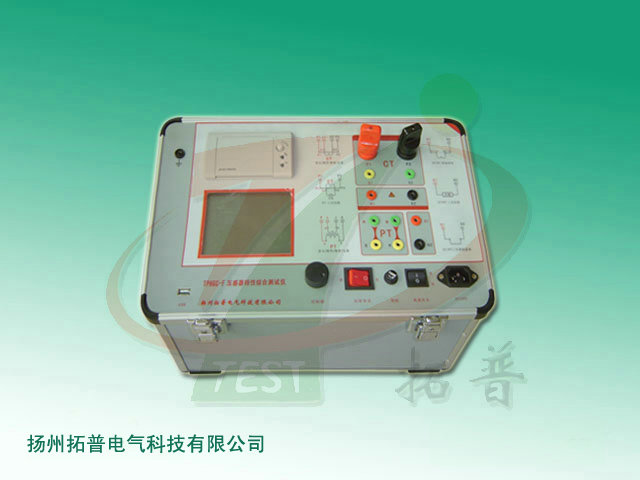

互感器特性綜合測試儀（電壓法+電流法）LY-805T主要特征介紹
互感器特性綜合測試儀（電壓法+電流法）LY-805T主要特征介紹
主要特征：
>支持檢測CT和PT、變壓器套管CT
>滿足 GB1207、GB1208等規程要求.
>無需外接其它輔助設備，單機即可完成所有檢測項目.
>自帶微型快速打印機、可直接現場打印測試結果.
>采用智能控制器，操作簡單.
>大屏幕液晶，圖形化顯示接口.
>按規程自動給出CT/PT（勵磁）拐點值.
>自動給出5%和10%誤差曲線.
>可保存3000組測試資料，掉電后不丟失.
>支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
>小巧輕便≤18Kg，非常利于現場測試.
主要功能：
主要特征：
>支持檢測CT和PT、變壓器套管CT
>滿足 GB1207、GB1208等規程要求.
>無需外接其它輔助設備，單機即可完成所有檢測項目.
>自帶微型快速打印機、可直接現場打印測試結果.
>采用智能控制器，操作簡單.
>大屏幕液晶，圖形化顯示接口.
>按規程自動給出CT/PT（勵磁）拐點值.
>自動給出5%和10%誤差曲線.
>可保存3000組測試資料，掉電后不丟失.
>支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
>小巧輕便≤18Kg，非常利于現場測試.
主要功能：
|
CT（保護類、計量類）
|
PT
|
|
• 伏安特性（勵磁特性）曲線
|
• 伏安特性（勵磁特性）曲線
|
|
• 自動給出拐點值
|
• 自動給出拐點值
|
|
• 自動給出5%和10%的誤差曲線
|
• 變比測量
|
|
• 變比測量
|
• 極性判斷
|
|
• 比差測量
|
• 比差測量
|
|
• 相位（角差）測量
|
• 相位（角差）測量
|
|
• 極性判斷
|
• 交流耐壓測試
|
|
• 交流耐壓測試
|
• 二次負荷測試
|
|
• 二次負荷測試
|
• 二次繞組測試
|
|
•二次繞組測試
|
• 鐵心退磁
|
|
• 鐵心退磁
|
|
主要參數：
|
項 目
|
參 數
|
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
|
設備輸出
|
0～2500Vrms， 5Arms（20A峰值）
注：0～5A為真實值，大于5A～20A為計算值
|
|
|
大電流輸出
|
0～1000A
|
|
|
勵磁精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
|
二次繞組
電阻測量
|
范圍
|
0.1～300Ω
|
|
精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
|
二次實際
負荷測量
|
范圍
|
5～1000VA
|
|
精度
|
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
|
|
|
相位測量
（角差）
|
精度
|
4min
|
|
分辨率
|
0.1min
|
|
|
比差
|
精度
|
0.05%
|
|
CT
變比測量
|
范圍
|
≤25000A/5A（5000A/1A）
|
|
精度
|
≤0.5%
|
|
|
PT
變比測量
|
范圍
|
≤500KV
|
|
精度
|
≤0.5%
|
|
信息整理：揚州拓普電氣科技有限公司
