拓普SLQ系列載流機技術規范說明
拓普SLQ系列載流機技術規范說明！
SLQ型載流機是根據工礦企業在試驗電纜承受電流負載和溫升試驗而設計制造的設備。本系列產品視產品體積、重量采用分體/一體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。
SLQ型載流機是根據工礦企業在試驗電纜承受電流負載和溫升試驗而設計制造的設備。本系列產品視產品體積、重量采用分體/一體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。
主要技術參數
注:“載流機額定輸出”中的參數
|
規格型號
|
額定容量（KVA）
|
額定輸入
|
額定輸出
|
阻抗
電壓%
|
空載
電流%
|
結構形式
|
|||
|
調壓器
|
升流器
|
電流A
|
電壓V
|
電流A
|
電壓V
|
||||
|
SLQ-10/100
|
10
|
10
|
45.4
|
220
|
100
|
100
|
＜8
|
＜6
|
分體
|
|
SLQ-20/200
|
20
|
20
|
90.9
|
220
|
200
|
100
|
＜8
|
＜6
|
分體
|
|
SLQ-25/300
|
25
|
25
|
113.6
|
220
|
300
|
83
|
＜8
|
＜6
|
分體
|
|
SLQ-40/500
|
40
|
40
|
100
|
400
|
500
|
80
|
＜8
|
＜6
|
分體
|
|
SLQ-50/800
|
50
|
50
|
125
|
400
|
800
|
62.5
|
＜8
|
＜6
|
分體
|
產品使用環境
1、工作電源：220V或380V ±10% 50HZ
2、環境溫度：-10℃~40℃
3、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。
產品工作原理

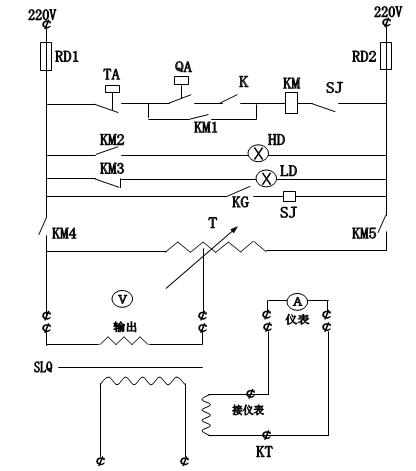

本系列產品按入工作電源后，通過調整調壓器輸出電壓以獲得試驗所需的大電流。其工作原理圖如下：
產品操作方法
1、按電氣原理圖接好工作線路。變壓器外殼，操作臺等必須良好接地。
1、按電氣原理圖接好工作線路。變壓器外殼，操作臺等必須良好接地。
2、接通電源，操作臺上的綠色指示燈亮。按下啟動按鈕，紅色指示燈亮，此時載流機等待升流。
3、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串接一標準電流表。當達到試驗電流值時，打開時間繼電器開關，時間繼電器工作計時。
4、試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷電源，查明原因后再進行試驗。
5、試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源 ，方可拆除試驗接線，以保證安全。
操作過程中注意事項
1、本設備是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱，其時間如下：
|
負載情況(占額定%)
|
持續運行時間(秒)
|
|
100
|
3000
|
|
85
|
9000
|
|
75
|
18000
|
2、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
3、使用中載流機和操作臺必須可靠接地，以保證安全。
4、使用時應緩慢均勻升流，搬運時應避免過大的震動。
5、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。
6、做沖擊試驗時，在5 秒鐘內Max電流不超過額定電流的兩倍。
7、本設備應置于清潔、通風、干燥和室內保存。
信息整理：載流機生產廠家揚州拓普電氣科技有限公司
信息整理：載流機生產廠家揚州拓普電氣科技有限公司
