多功能變比測試儀（TPZBC3000A）工作原理以及操作注意事項

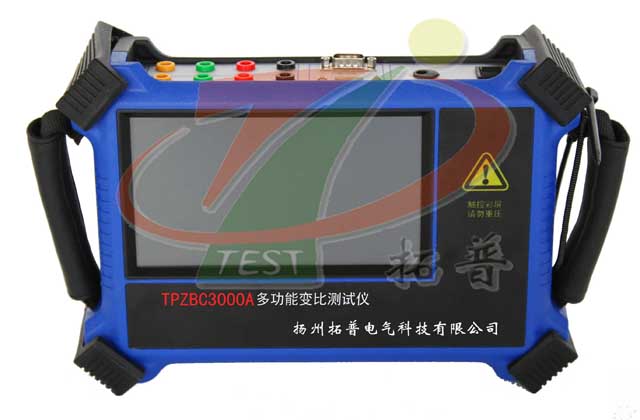

多功能變比測試儀（TPZBC3000A）儀器工作原理
1、多功能變比測試儀, 是我公司自主研發的新款智能型產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好、操作簡單，可全觸屏操作無需鍵盤。儀器可支持數據庫并可通過優盤導出或通過數據線傳至后臺電腦。
2、儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。
3、儀器內部采用程控信號源，可輸出單相、兩相或三相標準正弦波信號或高頻信號，輸出相位、頻率可任意調節。尤其適用于特種變壓器的變比測試，如Z型變壓器、整流變壓器、斯科特或逆斯科特變壓器等。
4、儀器采用本公司研制的新型算法可在無需調整三相電源平衡時測量三相變壓器變比并可保證測量精度，測試速度快，可在3秒左右測出變比及接線方式。
多功能變比測試儀（TPZBC3000A）操作注意事項
1、接地端子或電源線中的接地端應就近可靠接地。
2、請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。
3、測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。
4、單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。
5、對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。
6、測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。
7、若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。
8、測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。
9、當電池電量不足時會自動關機，充電時，將充電器連接220V電源插座即可，這時充電指示燈紅燈亮起，表示正在充電，當充電指示燈變綠時，充電完成。
10、電池維護，電池屬于消耗部件，使用壽命和使用環境與充放電次數有關，一般使用壽命2年左右，如果長時間不實用，要及時給電池補電（每兩個月一次）
多功能變比測試儀（TPZBC3000A）儀器功能特點
1、全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。
2、可自動測量三相、單相變壓器變比，并可計算變比誤差。
3、內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。
4、可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。
5、可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。
6、可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。
7、完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。
8、體積小，重量輕，測量準確，速度快（約3秒測試完成）。
9、可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。
10、采用7寸真彩觸摸屏操作，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。
11、可支持藍牙或串口打印機現場打印記錄。（需要定制）
多功能變比測試儀（TPZBC3000A）主要技術指標
1、變比測量范圍：0.8－50000
2、變比測量精度：0.1%（0.8-1000），0.2%（1000-50000）
3、輸入電壓：高壓側交流40V。
4、相位差測試范圍：0-360°
5、相位差測試準確度：0.1°
6、工作電源：內置鋰電池DC9.0V-12.6V，電池標稱容量2600mAH，電池可連續工作時長約4個小時。
7、工作溫度：-10℃～50℃
8、環境濕度：≤90%RH
9、體積： 270mm×190mm×70mm（不含外包裝鋁箱）
10、重量：2kg(不包括測試線)
信息整理：多功能變比測試儀生產廠家揚州拓普電氣科技有限公司
1、多功能變比測試儀, 是我公司自主研發的新款智能型產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好、操作簡單，可全觸屏操作無需鍵盤。儀器可支持數據庫并可通過優盤導出或通過數據線傳至后臺電腦。
2、儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。
3、儀器內部采用程控信號源，可輸出單相、兩相或三相標準正弦波信號或高頻信號，輸出相位、頻率可任意調節。尤其適用于特種變壓器的變比測試，如Z型變壓器、整流變壓器、斯科特或逆斯科特變壓器等。
4、儀器采用本公司研制的新型算法可在無需調整三相電源平衡時測量三相變壓器變比并可保證測量精度，測試速度快，可在3秒左右測出變比及接線方式。
多功能變比測試儀（TPZBC3000A）操作注意事項
1、接地端子或電源線中的接地端應就近可靠接地。
2、請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。
3、測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。
4、單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。
5、對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。
6、測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。
7、若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。
8、測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。
9、當電池電量不足時會自動關機，充電時，將充電器連接220V電源插座即可，這時充電指示燈紅燈亮起，表示正在充電，當充電指示燈變綠時，充電完成。
10、電池維護，電池屬于消耗部件，使用壽命和使用環境與充放電次數有關，一般使用壽命2年左右，如果長時間不實用，要及時給電池補電（每兩個月一次）
多功能變比測試儀（TPZBC3000A）儀器功能特點
1、全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。
2、可自動測量三相、單相變壓器變比，并可計算變比誤差。
3、內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。
4、可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。
5、可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。
6、可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。
7、完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。
8、體積小，重量輕，測量準確，速度快（約3秒測試完成）。
9、可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。
10、采用7寸真彩觸摸屏操作，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。
11、可支持藍牙或串口打印機現場打印記錄。（需要定制）
多功能變比測試儀（TPZBC3000A）主要技術指標
1、變比測量范圍：0.8－50000
2、變比測量精度：0.1%（0.8-1000），0.2%（1000-50000）
3、輸入電壓：高壓側交流40V。
4、相位差測試范圍：0-360°
5、相位差測試準確度：0.1°
6、工作電源：內置鋰電池DC9.0V-12.6V，電池標稱容量2600mAH，電池可連續工作時長約4個小時。
7、工作溫度：-10℃～50℃
8、環境濕度：≤90%RH
9、體積： 270mm×190mm×70mm（不含外包裝鋁箱）
10、重量：2kg(不包括測試線)
信息整理：多功能變比測試儀生產廠家揚州拓普電氣科技有限公司
