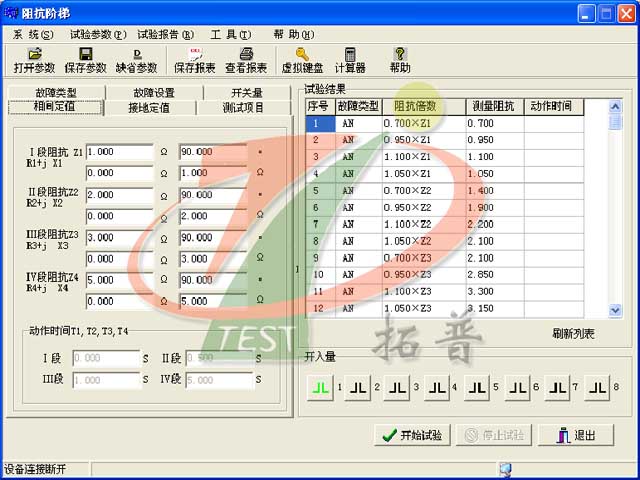

三相繼電保護測試儀（TPJBC-3380）“阻抗階梯”操作規范！
本程序用于三段式或四段式距離保護的阻抗定值校驗。一般在110KV以上電壓等級的變電站中的線路保護，才配備距離保護裝置。

1、【相間定值】
相間短路阻抗定值，程序設定有四段，即Z1、Z2、Z3和Z4?？砂碯/φ方式輸入，也可按R、X方式輸入，保護定值一般由純電抗表示，電阻分量忽略不記，所以阻抗角即靈敏角一般為90度或80度。兩種方式任選一種，程序自動進行換算。一般保護只設有三段，試驗時可將保護的三段定值輸入到定值欄里。如沒有第四段定值，可不設該項定值，同時在【測試項目】欄里不選中第Ⅳ項測試即可。
2、【接地定值】
單相短路阻抗定值，程序設定有四段，即Z1、Z2、Z3和Z4?？砂碯/φ方式輸入，也可按R、X方式輸入，保護定值一般由純電抗表示，電阻分量忽略不記，所以阻抗角即靈敏角一般為90度或80度。兩種方式任選一種，程序自動進行換算。一般保護只設有三段，試驗時可將保護的三段定值輸入到定值欄里。如沒有第四段定值，可不設該項定值，同時在【測試項目】 欄里不選中第Ⅳ項測試即可。
3、【故障類型】
故障類型可分為：AN、BN、CN、AB、 BC、CA和ABC。用戶可單選也可多選或 全選，如只想測其中的某一個故障，可單選其中的一項。如想一次全部測完所有項目，可將故障類型全部選中，開入量應選保護的三跳接點。
4、【故障設置】
【故障前時間】：應大于保護裝置的整組復歸時間，一般為20秒。
【故障態時間】：應大于保護裝置第四段阻抗的動作時間，一般為4--5秒。
【零序補償系數】：單相接地時用，只須輸入虛部，一般為0.67。
【Ⅰ段短路電流】：Ⅰ段阻抗一般比較小，為使短路電壓抬高，應將短路電流設置大些，一般為10A。
【Ⅱ段短路電流】：Ⅱ段阻抗適中，所 以可將短路電流設置為中等值，一般為5A。
【Ⅲ段短路電流】、【Ⅳ段短路電流】：因為Ⅲ段阻抗、Ⅳ段阻抗一般比 較大，為使短路電壓降低，應將短路電流設置小些，一般為2A或3A。
對于500KV電壓等級的距離保護，由于其電流互感器二次額定電流為1A，所以，短路電流一般都設置較小，可根據具體情況進行選擇。
5、【測試項目】
本測試項目包含1—4段阻抗定值的0.7倍、0.95倍、1.05倍、1.1倍四種倍數，一般取定值的0.7倍、0.95倍、1.05倍做試驗就可以了。也可分段做，不想做的段可不進行選中。保護規程規定，本段的0.95倍必須可靠動作，本段的1.05倍必須是下一段阻抗動作，1段阻抗是瞬時動作，2段、3段阻抗是帶延時動作的，動作時間由保護定值單來確定。一般是阻抗越大，動作時間越長，所以，動作時間隨阻抗的增大呈階梯狀上升，故也稱為阻抗階梯試驗。
6、【開關量】
保護三跳出口接點，接入測試儀的開入量端子接點的1通道。
7、保護投退
只投距離保護壓板，主保護和零序保護壓板退出。

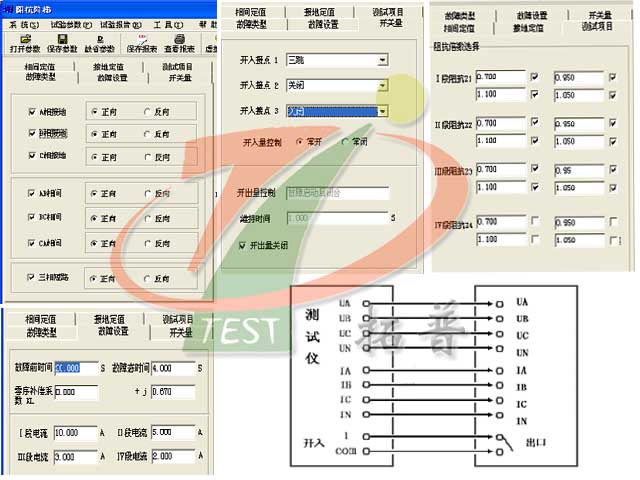

8、接線方式--如圖所示：

三相繼電保護測試儀（TPJBC-3380）前后面板說明！
1、8.4″液晶顯示屏。
2、數字鍵盤。
3、觸摸式鼠標。
4、電壓短路告警指示燈，電流開路告警指示燈。
5、USB接口，USB1為數據交換用，USB2為外接筆記本電腦用。
6、DSP控制板復位按鈕，當軟件顯示發送數據失敗或無設備連接時，按此按鈕，使DSP板復位，同時屏幕右下方可出現USB設備的標記。
7、主機電源開關。為工控機的工作電源。
8、功放電源開關。當需要輸出電流、電壓時，可開啟此電源開關。
9、裝置接地端。輔助直流電壓輸出保險絲座
10、輔助直流電壓輸出端子。
11、裝置電源輸入插座，AC220±10%，保險10A。
12、風扇出風孔。
14、電流、電壓輸出端子（在裝置左側板）。
15、開關量輸入、輸出端子（在裝置上蓋板上）。

信息整理：三相繼電保護測試儀生產廠家揚州拓普電氣科技有限公司
