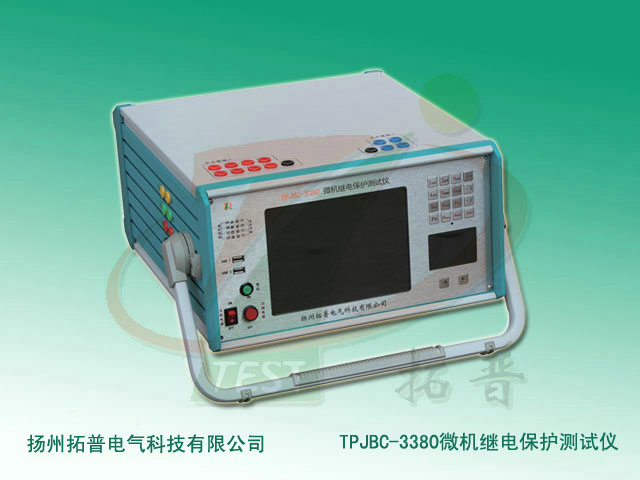

拓普電氣打造的微機繼電保護測試儀型號主要包括三相繼電保護測試儀及六相繼電保護測試儀，三相、六相繼電保護測試儀參照《微機型繼電保護試驗裝置技術條件》而研發的一種新型工控微機繼電保護測試儀，深受用戶好評，微機型繼電保護測試儀是電力系統繼電保護裝置安全可靠運行的一種重要測試工具。
微機繼電保護測試儀別稱：微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保儀等
繼電保護測試儀、二次回路測試儀主要是根據預防性試驗規范利用繼電保護測試儀對二次回路進行檢測，繼電保護測試儀、二次回路測的設計原理和功能要求完全符合國標。
繼電保護測試儀分為三相繼電保護測試儀和六相繼電保護測試儀，暢銷型號有TPJBC-3360繼電保護測試儀、TPJBC-6600繼電保護測試儀和TOPJBC-04單相繼電保護測試儀。 二次回路中常見的測試項目有繼電保護、互感器、高壓開關、真空開關、電容等，針對這些設備進行繼電保護測試、互感器變比、比差角差測試、高壓開關接觸電阻及動特性測試等。
繼電保護測試儀、二次回路測試儀具有先進的微電路處理技術以及完善的保護技術，既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，廣泛的適用在電力、鐵路、冶金、石油、化工、水利等行業。
必要性說明：繼電保護是為保證并聯運行電力系統的穩定性、可靠性，能自動迅速而準確地將故障設備從電力系統切除，保證非故障設備的繼續運行，并防止故障設備繼續遭破壞的一種綜合多功能保護裝置，保障主設備的安全，如:發電機、變壓器、母線、電抗器、電容器等。
繼電保護有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）等，根據試驗要求規定，繼電保護的試驗可根據運行的情況采取臨時檢修和定期檢修。
小貼士
繼電保護相關知識問答題十條
1、什么叫電抗變壓器?電抗變壓器為什么帶氣隙?
答：電抗變壓器是一個一次繞組接于電流源(即輸入電源)，二次繞組接近開路狀態的變壓器(即輸出電壓)，其電抗值(稱為轉移阻抗)即為勵磁電抗。因?yàn)橐笏膭畲烹娍筞e要小，并有較好的線性特性，所以磁路中要有間隙。電抗變壓器的勵磁阻抗Ze基本上是電抗性的，故U2超前一次電流I1，近90°。
2、繼電保護裝置中的作為電流線性變換成電壓 的電流互感器和電抗變壓器，其主要區別有哪些?前者如何使 I1與U2：同相?后者如何使I1與U2達到所需要的相位?
答：主要區別在鐵芯結構上，TA無氣隙，而DKB有氣隙，開路勵磁阻抗TA大而DKB小；在一次電流和二次電壓相位上，TA同相，DKB一次電流落后二次電壓90°；TA二次電壓取自負荷電阻R上的壓降，為達到同相可并適當?shù)碾娙?，DKB可在二次線圈上并聯可變電阻，*改變電阻獲得所需的相位。
3、發電機為什么要裝設負序電流保護?
答：電力系統發生不對稱短路或者三相不對稱運行時，發電機定子繞組中就有負序電流，這個電流在發電機氣隙中產生反向旋轉磁場，相對于轉子為兩倍同步轉速。因此在轉子部件中出現倍頻電流，該電流使得轉子上電流密度很大的某些部位局部灼傷，嚴重時可能使護環受熱松脫，使發電機造成重大損壞。另外100Hz的交變電磁力矩，將作用在轉子大軸和定子機座上，引起頻率為100Hz的振動。為防止上述危害發電機的問題發生，必須設置負序電流保護。
4、發電機的失磁保護為什么要加裝負序電壓閉鎖裝置?
答：在電壓互感器一相斷線或兩相斷線及系統非對稱性故障時，發電機的失磁保護可能要動作。為了防止失磁保護在以上情況下誤動，加裝負序電壓閉鎖裝置，使發電機失磁保護在發電機真正失磁時，反映失磁的繼電器動作，而負序電壓閉鎖繼電器不動作。
5、由A、C相電流互感器差接線構成的保護，當被保護線路發生各種相間短路故障時，以三相短路為基準，其相對靈敏度各如何?
答：因?yàn)槿喽搪窌r流經繼電器的電流Ik=√3I（3），AC兩相短路時流經繼電器的電流為Ik=2I（2）=2×（√3／2•I（3））。BC兩相短路時流經繼電器的電流為Ik= I（2）= I（3）。AB兩相短路時流經繼電器的電流為 Ik= I（2）= I（3）。所以，以三相短路時的靈敏度KS= 1為基準，則AC相短路時KS= 1，AB、BC相短路時KS=1/2。
6、為什么高壓電網中要安裝母線保護裝置?
答：母線上發生短路故障的機率雖然比輸電線路少，但母線是多元件的匯合點，母線故障如不快速切除，會使事故擴大，甚至破壞系統穩定，危及整個系統的安全運行，后果十分嚴重。在雙母線系統中，若能有選擇性的快速切除故障母線，保證健全母線繼續運行，具有重要意義。因此，在高壓電網中要求普遍裝設母線保護裝置。
7、三相重合閘起動回路中的同期繼電器常閉觸點回路中，為什么要串接檢線路有電壓常開觸點?
答：三相同期重合閘起動回路中串聯KV常開觸點，目的是為了保證線路上確有電壓才進行檢同期重合，另外在正常情況下，由于某種原因在檢無壓重合方式下，因?yàn)閿嗦菲髯詣用撀?，線路有電壓無法進行重合，此時，如果串有KV常開觸點的檢同期起動回路與檢無壓起動回路并聯工作，就可以*檢同期起動回路糾正這一誤跳閘。
8、準同期并列的條件有哪些?條件不滿足將產生哪些影響?
答：準同期并列的條件是待并發電機的電壓和系統的電壓大小相等、相位相同且頻率相等。
上述條件不被滿足時進行并列，會引起沖擊電流。電壓的差值越大，沖擊電流就越大；頻率的差值越大，沖擊電流的周期越短。而沖擊電流對發電機和電力系統都是不利的。
9、何謂方向阻抗繼電器的zui大靈敏角?為什么要調整其zui大靈敏角等于被保護線路的阻抗角?
答：方向阻抗繼電器的zui大動作阻抗(幅值)的阻抗角，稱為它的zui大靈敏角φs被保護線路發生相間短路時，短路電流與繼電器安裝處電壓間的夾角等于線路的阻抗角ΦL，線路短路時，方向阻抗繼電器測量阻抗的阻抗角φm，等于線路的阻抗角φL，為了使繼電器工作在zui靈敏狀態下，故要求繼電器的zui大靈敏角φS。等于被保護線路的阻抗角φL。
10、什么叫電壓互感器反充電?對保護裝置有什么影響?
答：通過電壓互感器二次側向不帶電的母線充電稱為反充電。如220kV電壓互感器，變比為2200，停電的一次母線即使未接地，其阻抗(包括母線電容及絕緣電阻)雖然較大，假定為1MΩ，但從電壓互感器二次測看到的阻抗只有1000000／(2200)2=0．2Ω，近乎短路，故反充電電流較大(反充電電流主要決定于電纜電阻及兩個電壓互感器的漏抗)，將造成運行中電壓互感器二次側小開關跳開或熔斷器熔斷，使運行中的保護裝置失去電壓，可能造成保護裝置的誤動或拒動。
