變壓器試驗過程中繞組連同套管的直流泄漏電流測試方法注意事項
變壓器試驗過程中繞組連同套管的直流泄漏電流測試方法介紹
測試方法
根據相關規程和所試變壓器繞組的額定電壓確定試驗電壓，并根據試驗電壓選擇合適電壓等級的電源設備、測量?jī)x表。試驗過程中被測繞組短接，各非被測繞組短路接地。試驗前應將變壓器套管外絕緣清掃干凈。
試驗步驟

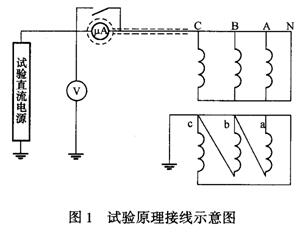

將變壓器各繞組引線斷開，將試驗高壓引線接至被測繞組，其他非被測的繞組短路接地。按接線圖（如圖1所示）準備試驗，保證所有試驗設備、儀表儀器接線正確、指示正確。
記錄頂層油溫及環境溫度和濕度。確認一切正常后開始試驗。先空載分段加壓至試驗電壓，以檢查試驗設備絕緣是否良好、接線是否正確。將直流電源輸出加在被試變壓器繞組上，測量時，加壓到0.5倍試驗電壓，待1min后讀取泄漏電流值。然后加壓到試驗電壓，待1min后讀取泄漏電流值。被測繞組試驗完畢，將電壓降為零，切斷電源，必須充分放電后再進行其他操作。試驗結果判斷依據試驗電壓見表1。
變壓器繞組的直流泄漏電流測量從原理上講與絕緣電阻測量是完全一樣的，能發現的缺陷也基本一致，只是由于直流泄漏電流測量所加電壓高，因而能發現在較高電壓作用下才暴露的缺陷，故由泄漏電流換算成的絕緣電阻值應與兆歐表所測值相近。500kV變壓器的泄漏電流一般不大于30μA。任一級試驗電壓時，泄漏電流的指示不應有劇烈擺動。
變壓器試驗過程中繞組連同套管的直流泄漏電流測試過程中注意事項
分級絕緣變壓器試驗電壓應按被試?yán)@組電壓等級的標準，但不能超過中性點絕緣的耐壓水平。高壓引線應使用屏蔽線以避免引線泄漏電流對結果的影響，高壓引線不應產生電暈。微安表應在高壓端測量。負極性直流電壓下對絕緣的考核更嚴格，應采用負極性。由于出廠試驗一般不進行直流泄漏測量，直流泄漏電流值應符合有關標準規定，并為以后預試比較判斷留存依據。如果泄漏電流異常，可采用干燥或加屏蔽等方法加以消除。

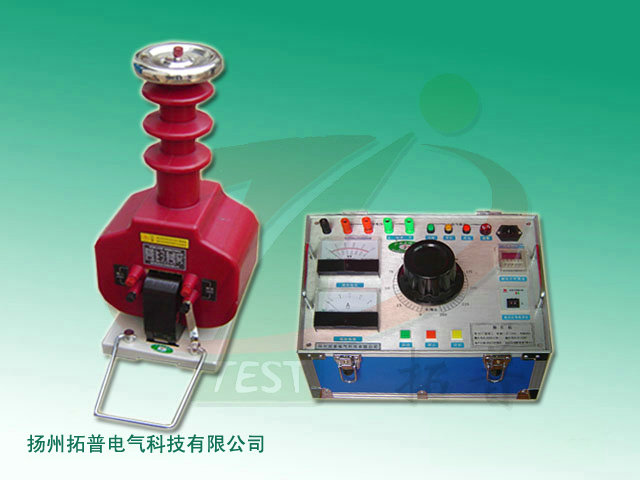

信息整理：試驗變壓器專業生產廠家揚州拓普電氣科技有限公司
