發電機轉子繞組短路的危害與交流阻抗測量方法
發電機轉子繞組交流阻抗
說到發電機交流阻抗，先了解一下發電機的組成結構。它主要由轉子（磁極）、定子（電樞）、整流器、電壓調節器、前后端蓋、電刷與電刷架等組成。測量交流阻抗不是測量的發電機的整體，其實是測量的轉子部分。轉子又是由鐵芯和繞組、風扇及轉軸等部件組成。測量發電機轉子繞組的交流阻抗和功率損耗的目的是為了檢查轉子繞組是否有匝間短路和斷線。
發電機轉子繞組短路的危害
1）突然短路時，發電機轉子繞組端部將受到很大的電動力沖擊作用，可能使線圈端部產生變形甚至損傷絕緣。
2）轉子繞組出現過電壓，對發電機絕緣產生不利影響。定子繞組中產生強大的沖擊電流，與過電壓的綜合作用，可能導致絕緣薄弱環節的擊穿。
3）發電機可能產生劇烈振動，對某些結構部件產生強大的破壞性的機械應力。
發電機轉子繞組交流阻抗測量方法

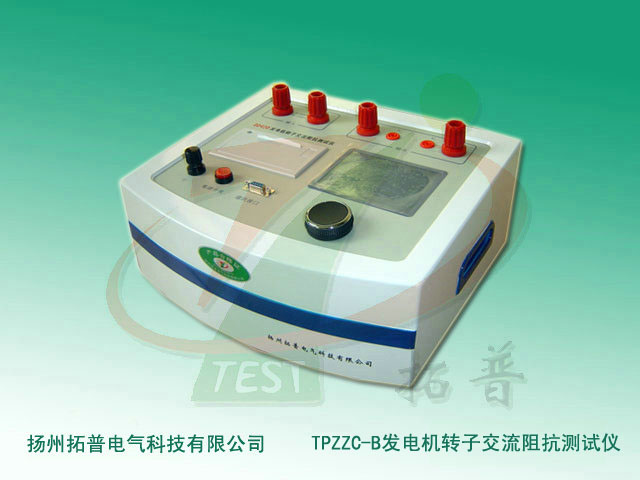

傳統測量轉子交流阻抗的方法采用電流表、電壓表、瓦特表測量，用調壓器升壓?，F(xiàn)在我們把這幾個表做到集成一體化，使用更加的方便。如下圖所示就是發電機轉子交流阻抗測試儀，它可以全自動或手動測量轉子繞組的電壓、電流、阻抗、功率、轉速、相位角等參數。
應用發電機轉子交流阻抗測試儀檢測，shou先根據發電機銘牌參數設置好試驗中的zui高保護電壓、電流，zui高轉速、電壓步長。將隔離調壓器旋至零位，按該產品使用說明書接線方式接好測試線，檢查接線無誤后，接通工作電源開關。
完成接線和測試儀參數設置后，我們就可按測量開始鍵進行試驗了。
拓普品牌TPZZC-B 發電機轉子交流阻抗測試儀技術參數
產品簡介
拓普品牌發電機轉子交流阻抗測試儀采用“單鍵飛梭”（旋轉鼠標）技術，操作簡單方便，取消了面板按鍵等常規控件。采用高速微處理器技術，功能更強大，性能更優越。具有工作可靠性高、操作簡便、測試精度高、小巧輕便等特點。
功能特點
1）自動和手動測量各種同步發電機轉子交流阻抗及其特性曲線。
2）內置超大容量存儲器，可存儲6400組測試數據，并可經通訊接口（RS232）上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生成和編輯典型的測試報告，便于技術管理和存檔。
3）全自動采集、測量、顯示、存儲、打印所有測量參數（電壓、電流、阻抗、功率、頻率、設備編號、時間等）。
4）具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的安全。
5）可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。
6）自帶大屏幕圖形LCD，全中文菜單界面，光標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。
7）自帶微型打印機，可實時打印交流阻抗測試報告和交流阻抗特性曲線。
技術指標
1）交流阻抗：0~99.999Ω 0.2級
2）交流電壓：0~600V 0.2級
3）交流電流：0~120A 0.2級
4）有功功率：0~72kW 0.5級
5）頻 率：45~75Hz 0.2級
6）工作電源：AC 220V±10％ 50Hz
信息整理：發電機轉子交流阻抗測試儀生產廠家揚州拓普電氣科技有限公司
說到發電機交流阻抗，先了解一下發電機的組成結構。它主要由轉子（磁極）、定子（電樞）、整流器、電壓調節器、前后端蓋、電刷與電刷架等組成。測量交流阻抗不是測量的發電機的整體，其實是測量的轉子部分。轉子又是由鐵芯和繞組、風扇及轉軸等部件組成。測量發電機轉子繞組的交流阻抗和功率損耗的目的是為了檢查轉子繞組是否有匝間短路和斷線。
發電機轉子繞組短路的危害
1）突然短路時，發電機轉子繞組端部將受到很大的電動力沖擊作用，可能使線圈端部產生變形甚至損傷絕緣。
2）轉子繞組出現過電壓，對發電機絕緣產生不利影響。定子繞組中產生強大的沖擊電流，與過電壓的綜合作用，可能導致絕緣薄弱環節的擊穿。
3）發電機可能產生劇烈振動，對某些結構部件產生強大的破壞性的機械應力。
發電機轉子繞組交流阻抗測量方法
傳統測量轉子交流阻抗的方法采用電流表、電壓表、瓦特表測量，用調壓器升壓?，F(xiàn)在我們把這幾個表做到集成一體化，使用更加的方便。如下圖所示就是發電機轉子交流阻抗測試儀，它可以全自動或手動測量轉子繞組的電壓、電流、阻抗、功率、轉速、相位角等參數。
應用發電機轉子交流阻抗測試儀檢測，shou先根據發電機銘牌參數設置好試驗中的zui高保護電壓、電流，zui高轉速、電壓步長。將隔離調壓器旋至零位，按該產品使用說明書接線方式接好測試線，檢查接線無誤后，接通工作電源開關。
完成接線和測試儀參數設置后，我們就可按測量開始鍵進行試驗了。
拓普品牌TPZZC-B 發電機轉子交流阻抗測試儀技術參數
產品簡介
拓普品牌發電機轉子交流阻抗測試儀采用“單鍵飛梭”（旋轉鼠標）技術，操作簡單方便，取消了面板按鍵等常規控件。采用高速微處理器技術，功能更強大，性能更優越。具有工作可靠性高、操作簡便、測試精度高、小巧輕便等特點。
功能特點
1）自動和手動測量各種同步發電機轉子交流阻抗及其特性曲線。
2）內置超大容量存儲器，可存儲6400組測試數據，并可經通訊接口（RS232）上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生成和編輯典型的測試報告，便于技術管理和存檔。
3）全自動采集、測量、顯示、存儲、打印所有測量參數（電壓、電流、阻抗、功率、頻率、設備編號、時間等）。
4）具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的安全。
5）可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。
6）自帶大屏幕圖形LCD，全中文菜單界面，光標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。
7）自帶微型打印機，可實時打印交流阻抗測試報告和交流阻抗特性曲線。
技術指標
1）交流阻抗：0~99.999Ω 0.2級
2）交流電壓：0~600V 0.2級
3）交流電流：0~120A 0.2級
4）有功功率：0~72kW 0.5級
5）頻 率：45~75Hz 0.2級
6）工作電源：AC 220V±10％ 50Hz
信息整理：發電機轉子交流阻抗測試儀生產廠家揚州拓普電氣科技有限公司
