三相繼電保護測試儀廠家解析繼電保護故障處理方法
三相繼電保護測試儀廠家揚州拓普電氣科技有限公司為您介紹繼電保護故障處理方法！
1、替換法用好的或認為正常的相同元件代替懷疑的或認為有故障的元件，來判斷它的好壞，可快速地縮小查找故障范圍。這是處理綜合自動化保護裝置內部故障zui常用方法。當一些微機保護故障，或一些內部回路復雜的單元繼電器，可用附近備用或暫時處于檢修的插件、繼電器取代它。如故障消失，說明故障在換下來的元件內，否則還得繼續在其他地方查故障。
2、參照法通過正常與非正常設備的技術參數對照，從不同處找出不正常設備的故障點。此法主要用于查認為接線錯誤，定值校驗過程中發現測試值與預想值有較大出入又無法斷定原因之類的故障。在進行回路改造和設備更換后二次接線不能正確恢復時，可參照同類設備接線。在繼電器定值校驗時，如發現某一只繼電器測試值與其整定值相差甚遠，此時不可輕易判斷此繼電器特性不好，或馬上去調整繼電器上的刻度值，可用同只表計去測量其他相同回路的同類繼電器進行比較。
3、短接法將回路某一段或一部分用短接線接入為短接，來判斷故障是存在短接線范圍內，還是其他地方，以此來縮小故障范圍。此法主要用于電磁鎖失靈、電流回路開路、切換繼電器不動作、判斷控制等轉換開關的接點是否好。
4、直觀法處理一些無法用儀器逐點測試，或某一插件故障一時無備品更換，而又想將故障排除的情況。10KV 開關拒分或拒合故障處理。在操作命令下發后，觀察到合閘接觸器或跳閘線圈能動作，說明電氣回路正常，故障存在機構內部。到現場如直接觀察到繼電器內部明顯發黃，或哪個元器件發出濃烈的焦味等便可快速確認故障所在，更換損壞的元件即可。
5、逐項拆除法將并聯在一起的二次回路順序脫開，然后再依次放回，一旦故障出現，就表明故障存在哪路。再在這一路內用同樣方法查找更小的分支路，直至找到故障點。此法主要用于查直流接地，交流電源熔絲放不上等故障。如直流接地故障。先通過拉路法，根據負荷的重要性，分別短時拉開直流屏所供直流負荷各回路，切斷時間不得超過 3 秒，當切除某一回路故障消失，則說明故障就在該回路之內，再進一步運用拉路法，確定故障所在支路。再將接地支路的電源端端子分別拆開，直至查到故障點。如電壓互感器二次熔絲熔斷，回路存在短路故障，或二次交流電壓互串等，可從電壓互感器二次短路相的總引出處將端子分離，此時故障消除。然后逐個恢復，直至故障出現，再分支路依次排查。如整套裝置的保護熔絲熔斷或電源空氣開關合不上，則可通過各塊插件的拔插排查，并結合觀察熔絲熔斷情況變化來縮小故障范圍。

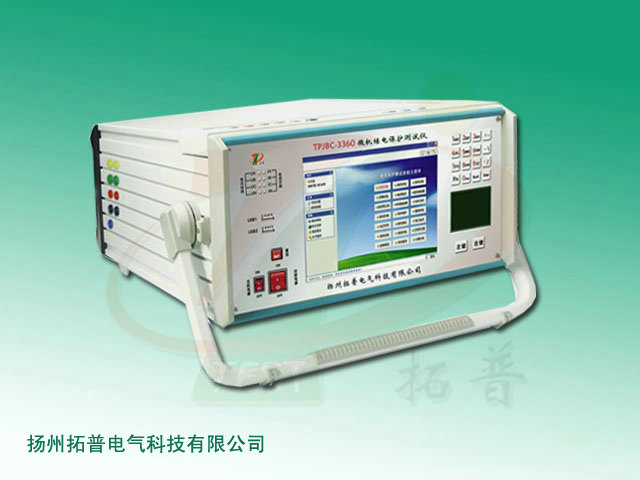

三相繼電保護測試儀應用領域
電壓電流輸出靈活組合三相繼電保護測試儀具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
性能特點
1,單機操作方便：裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷;
2,雙操作方式：除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式;
3,新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良;
4,高性能主機：輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量新技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便;
5,軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等;
6,具有獨立專用直流電源輸出：三相繼電保護測試儀設有一路110V 及 220V專用可調直流電源輸出;
7,接口完整：裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信;
8,完善的自我保護功能：散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能;
9,輕小型高集成單機和一體化結構：采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便。
信息整理：三相繼電保護測試儀生產廠家揚州拓普電氣科技有限公司
