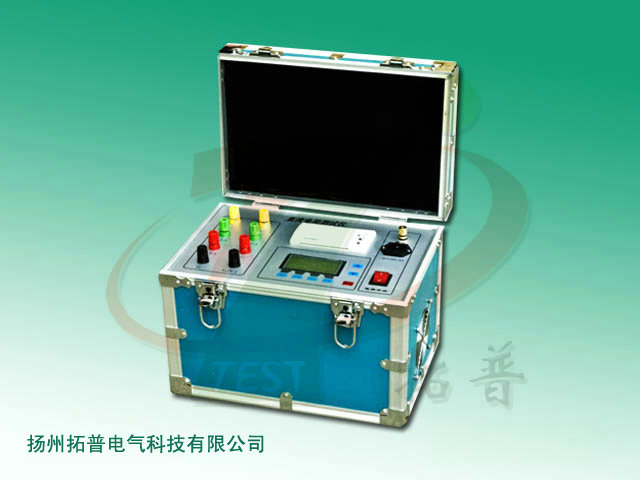

拓普3310直流電阻測試儀同時測量并顯示三相電阻值
產品應用
拓普3310直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。該儀器采用電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
工作原理
3310三通道直流電阻測試儀采用雙電源結構，對有分接的變壓器YN聯接繞組，實現三相同時加電，測量系統采用獨立三通道電流采樣、獨立三通道電壓采樣，同時測量并顯示三相電阻值和三相不平衡率。大大縮短工作時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，所需時間僅為傳統方法的1/3。
功能特點
1、儀器輸出電流大且自動選擇電流操作簡便。
2、三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡度。
3、既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。
4、具有完善的保護電路，可靠性強。
5、帶不掉電萬年歷、時鐘、80組數據存儲、調閱、打印功能。
6、可以設置電阻的相序、分接位置等打印信息。
7、立式機箱結構，便于現場操作。
8、具有音響放電報警，放電指示清淅，減少誤操作。
技術參數
1、輸出電流：自動選擇電流（20A）
2、輸出電壓：DC12V
3、量程范圍：0～100Ω
4、準 確 度：0.2%±0.5μΩ
5、分 辨 率：0.1μΩ
6、工作電源：AC220V±10%，50Hz±1Hz
友情提醒：購置拓普電氣原創3310直流電阻測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
拓普3310直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。該儀器采用電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
工作原理
3310三通道直流電阻測試儀采用雙電源結構，對有分接的變壓器YN聯接繞組，實現三相同時加電，測量系統采用獨立三通道電流采樣、獨立三通道電壓采樣，同時測量并顯示三相電阻值和三相不平衡率。大大縮短工作時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，所需時間僅為傳統方法的1/3。
功能特點
1、儀器輸出電流大且自動選擇電流操作簡便。
2、三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡度。
3、既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。
4、具有完善的保護電路，可靠性強。
5、帶不掉電萬年歷、時鐘、80組數據存儲、調閱、打印功能。
6、可以設置電阻的相序、分接位置等打印信息。
7、立式機箱結構，便于現場操作。
8、具有音響放電報警，放電指示清淅，減少誤操作。
技術參數
1、輸出電流：自動選擇電流（20A）
2、輸出電壓：DC12V
3、量程范圍：0～100Ω
4、準 確 度：0.2%±0.5μΩ
5、分 辨 率：0.1μΩ
6、工作電源：AC220V±10%，50Hz±1Hz
友情提醒：購置拓普電氣原創3310直流電阻測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
