電力變壓器極性試驗目的與極性試驗方法
電力變壓器極性試驗目的
當某一繞組中有磁通變化，繞組中就會產生感應電動勢，感應電動勢為正的一端稱為正極性端；感應電動勢為負的一端為負極性端。如果磁通的變化方向改變，則感應電動勢的方向和端子的極性都隨之改變。因此交流電路中，正極性端和負極性端不是固定的，只是對某一時刻，某一參照而言。

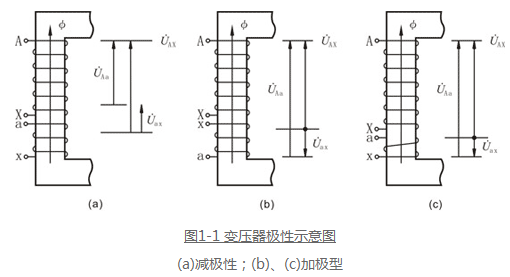

變壓器或互感器均存在多個繞組，多個引出端子，為了說明繞在同一鐵芯上的兩個繞組的感應電動勢的相對關系采用了”極性“這一概念。同一鐵芯上的變壓器繞組有同一磁通流過，兩繞組若以同側線端為起始端，變壓器繞組向相同，則感應電動都方向相同；繞向相反，則感應電動勢方向相反。所以變壓器繞組的繞向和端子標號一經確定，就可以用”加極性“和”減極性“來表示兩個繞組之間的感應電動勢的關系。在圖1-1(a)中，兩繞組繞向相同，在同一磁通穿過時，兩繞組內的感應電動勢在同名端子間任何瞬間都有相同極性，此時一、二次電壓?AX和?ax相位相同，如連接X和x,?Aa等于兩電壓差，則該變壓器的兩繞組就為”減極性“關系。如將二次繞組標號交換[見圖1-1(b)所示]，顯然同名端子間的電動勢將變成相反方向，電壓相位差為180°，這時連接Xx后，?Aa是?Ax 與?ax之和。則變壓器此兩繞組之間是”加極性“關系。同理，在圖1-1(c)中，保持圖1-1(a)中的繞組標號。而將ax繞組繞向改變，則變壓器兩繞組又成了”加極性“關系。
同樣，電壓互感器、電流互感器也有極性問題。
電力變壓器試驗方法
變壓器的極性通常采用直流法來確定。如圖1-2所示，測量時，用一個電池，將其”+“極接于變壓器一次繞組A端，”-“級接于X端；將毫安級電流表或伏安級電壓表”+“端接于二次繞組的a端，”-“端接于x端。接好線后，若將開關S合上時，毫安表向正向偏轉，而拉開開關S時指針指向負方向偏轉，則說明變壓器繞組A 、a端同極性。如指針擺動與上述相反，說明變壓器繞組A 、a端極性相反，變壓器加極性。
1)選擇合適的電池盒表的計量程。對于變比比較大的變壓器，應選用較高電壓的電源（如6V）和小量程的毫伏級電壓表；對變比小的變壓器，應選用較高電壓的電源（如1.5V)和較大量程的毫安級電流表。這樣做的目的是為了使儀表上的指示比較明顯，指針偏轉在1/3刻度以上。用專門生產的中間零的微安級電流表、毫安級電流表（俗稱極性表）判別變壓器的極性效果好。
2)操作時，為保證人身安全和儀表安全，一般應先接好測量回路（接入毫安級電流白表、毫伏級電壓表、極性表），然后再接通電源，判別清楚電源接通瞬間儀表的指針方向，注意電路接通瞬間的指示方向與斷開的指示方向應相反。
信息整理：揚州拓普電氣科技有限公司 信息來源：www.yzmpos.com
