CT（電流互感器）一次繞組工頻耐壓試驗方法
TPSBJ試驗變壓器生產廠家揚州拓普電氣科技有限公司為您主要介紹了電流互感器一次繞組的工頻耐壓試驗方法，被試電流互感器與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間zui小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。
1、被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間zui小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

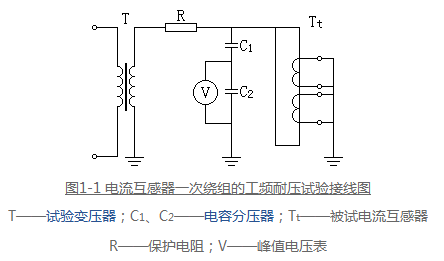

2、試驗線路見圖1-1。如有末（地）屏，應將其同金屬底座或箱殼連接并接地。
3、在確定TPSBJ系列油浸式試驗變壓器與被試電流互感器接線及電源波形無誤后，對試品施加電壓。加壓時，應以機械0位開始緩慢升高電壓，觀測儀表升壓數值。在升至75%試驗電壓時，以每秒2%試驗電壓的速率升壓至短時工頻耐壓的試驗值，維持1min或規定的時間,然后降到30%規定試驗電壓以下后再切斷電源。
4、若試驗過程中無破壞性放電現象，則試驗合格。
信息整理：揚州拓普電氣科技有限公司 信息來源：www.yzmpos.com
1、被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間zui小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。
2、試驗線路見圖1-1。如有末（地）屏，應將其同金屬底座或箱殼連接并接地。
3、在確定TPSBJ系列油浸式試驗變壓器與被試電流互感器接線及電源波形無誤后，對試品施加電壓。加壓時，應以機械0位開始緩慢升高電壓，觀測儀表升壓數值。在升至75%試驗電壓時，以每秒2%試驗電壓的速率升壓至短時工頻耐壓的試驗值，維持1min或規定的時間,然后降到30%規定試驗電壓以下后再切斷電源。
4、若試驗過程中無破壞性放電現象，則試驗合格。
信息整理：揚州拓普電氣科技有限公司 信息來源：www.yzmpos.com
