鐵芯接地電流檢測儀廠家為您詮釋電力變壓器鐵芯的絕緣電阻試驗方法
電力變壓器在運行時，鐵芯和夾件等金屬構件處在電場中，若鐵芯不接地，便產生懸浮點位，是絕緣放電，所以，鐵芯和夾件不許一點接地。由于各種因素影響，如果鐵芯或夾件再產生一點及以上接地，則接地點間就會形成閉合回路，又鍵鏈部分磁通，感應電動勢，并形成環流，產生局部過熱，有時燒損鐵芯。為了防止燒壞鐵芯，必須保證鐵芯和夾件對地絕緣良好。所以，定期測量鐵芯和夾件絕緣電阻是十分必要的。
一、絕緣電阻試驗方法
如果鐵芯和夾件沒有外引接地線，則必須在大修時測量；如果鐵芯和夾件有外引接地線，則可在變壓器停電小修時測量。測量用2500V絕緣電阻測試儀(老變壓器亦可用1000V絕緣電阻測試儀)。
以上是停電測量絕緣電阻，直接判斷絕緣狀況。如果鐵芯和夾件沒有引出接地線，也可在運行狀況下判斷鐵芯是否有多點接地。有以下兩種情況：
1、 用鉗形電流表測量鐵芯外引接地線的電流值大?。灰部稍诮拥亻_關處接入電流表或串接地故障器。當鐵芯絕緣狀況良好時，電流很小，一旦存在多點接地，鐵芯柱磁周圍相當有短路線匝存在，匝內有環流。環流大小取決于故障點與正常接地點的相對位置，即短路線匝中包圍磁通多少和變壓器帶負荷多少有關。
2、上夾件接地也引到油箱外，則除測鐵芯引出接地電流I2外，還要測上夾件引出接地線的電流值I1。
二、鐵芯試驗結果判斷
1、停電所測絕緣電阻值判斷所測絕緣短租值與以前測試值比較，應無顯著差別。
若已判斷鐵芯有接地故障，應采取以下方法尋找具體接地位置：
1)在吊罩后目測檢查。如有明顯的碰外殼等，就可很方便地進行處理。

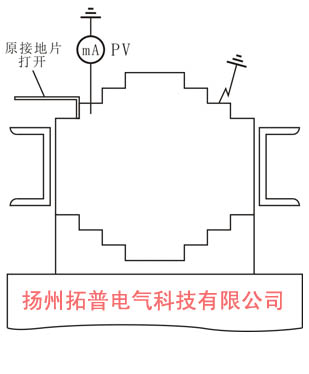

2)直流法檢測。將鐵芯與夾件的接地片打開，在鐵軛兩側硅鋼片上通入6V的直流電壓，然后用直流電壓表測量各級硅鋼片間的電壓值，當電壓值等于零或者表指示反時，則認為該處是接地點，如圖1-1所示。
2、運行所測鐵芯外引接地線中電流值所測電流一般不大于0.1A，是正常的。
3、 鐵芯和上夾件外引接地線所測電流I2和I1當I1＝I2，且數值在數安以上時，夾件與鐵芯有連接點；I2＞I1，I2數值在數安以上，鐵芯有多點接地；I1＞I2，I1數值在數安以上，夾件碰箱殼。
鉗形電流表測量時應防干擾。先將鉗形電流表緊靠接地線讀一次值，再鉗入接地線讀第二次值，兩次差值才是實際電流值。
三、鐵芯多點接地的處理
1、在接地回路中串聯一只限流電阻R，使接地電流限制在安全范圍內的0.1A，R的選擇，將接地線斷開，再測開路電壓U，即R＝U／0.1(Ω)，并適當選擇電阻功率，滿足運行中發熱安全。為防止接地故障消失后鐵芯產生懸浮電位，還需在限流電阻R并一只2～8μF的電容器。
2、停電消除接地點。上述辦法僅是臨時措施，應在短時間內徹底消除接地故障。在斷開鐵芯接地線情況下，采用電容放電(不大于600V)、單相工頻(220V，30～60A)或直流電焊機(40A)加電流，燒斷接地故障點。經過1000V交流耐壓1min通過。
信息整理：揚州拓普電氣科技有限公司 信息來源：www.yzmpos.com
