1 范圍
本規程適用于熱電制冷(鏡面或聲表面波器件)自動檢測露層的平衡式精密露點儀的首次檢定、后續檢定和使用中檢驗。
2 概述
在等壓的條件下使氣體中水蒸氣冷卻至凝聚相出現，通過控制露層傳感器露層的溫度，使氣體中的水蒸氣與水（或冰）的平展表面呈熱力學相平衡狀態，準確測量此時露層的溫度，即為該氣體的露點溫度。測量氣體中的水蒸氣露點溫度的儀器叫做露點儀。
露點儀因所使用的冷卻方法和檢測控制方法不同，可以分為多種類型。本規程適用于熱電制冷自動檢測露層的平衡式精密露點儀（以下簡稱露點儀），是利用熱電制冷器（Peltier元件）冷卻露層傳感器（鏡面及發光管、接收管或聲表面波器件），使樣氣中的水蒸氣在露層傳感器上冷凝；經接收器采集的信號通過自動控制電路使露層傳感器上的露（或霜）與氣體中的水蒸氣呈相平衡狀態；用鉑電阻溫度計準確測量露層傳感器的溫度（即露或霜層的溫度），從而獲得氣體的露點溫度。見圖1。
如圖1所示，氣體通過露點測量室時掠過露層傳感器。當露層傳感器溫度高于該氣體的露點溫度時，露層傳感器呈干燥狀態，此時，通過露層傳感器的發射信號和接收信號，經控制回路比較、放大，驅動熱電制冷器（由一級或數級Peltier元件組成），對露層傳感器制冷；當露層傳感器溫度降至樣氣的露點溫度以下時，露層傳感器上開始結露（或霜），這時接收器采集的信號產生變化，此變化經控制回路比較、放大后調節熱電制冷器激勵，使其制冷功率減小，zui后，露層傳感器溫度保持在樣氣的露點溫度上。

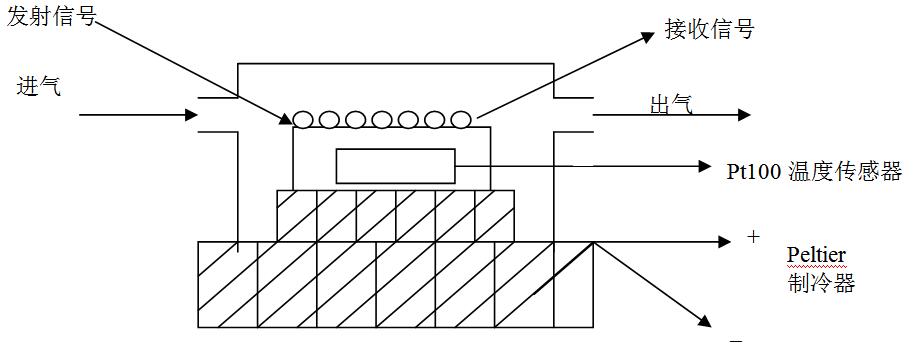

圖1 露點儀測量原理示意圖
此時，通過露層傳感器冷凝狀態檢測或觀測裝置，可以判斷露層傳感器上的冷凝物是液態的露（呈圓或橢圓形）還是固態的霜（呈晶形）。由一緊貼在露層傳感器下方的鉑電阻溫度傳感器檢測露點溫度。
屬于這類精密的露點儀，主要由三大部分組成：
——高重復性的露層傳感器伺服機構；
——準確地測量露層傳感器溫度的溫度測量系統；
——判斷0℃以下露點時，露層傳感器上生成的是霜（冰）還是露（過冷卻水）的裝置。
3 計量性能要求
3.1 準確度等級
精密露點儀按其zui大允許誤差分為一級和二級。
3.2 示值誤差
精密露點儀的示值誤差為儀器測量的平均值Td 與計量檢定值Td’之差，精密露點儀在露點溫度-70℃～+40℃之間的zui大允許誤差應符合表1中的技術要求。

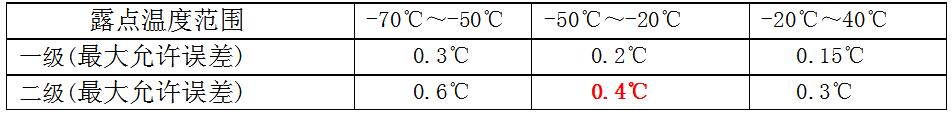

表1 準確度等級、zui大允許誤差的技術要求

4 通用技術要求
4.1 外觀檢查
外殼無明顯銹蝕、碰損之痕跡，銘牌清晰，技術文件齊全、附件完整，各電纜和接頭的接觸良好。國產的應有CMC標志。各功能鍵操作正常，顯示器顯示完整、清晰。
4.2 露點室及傳感器檢查
4.2.1 露點室內無微粒、油霧等污染物污染、鏡面無劃痕，所有傳感器件無松動。
4.2.2 采樣氣路清潔、氣密性良好。
4.2.3 熱電制冷器制冷工作正常。
5 計量器具控制
計量器具控制包括：首次檢定、后續檢定和使用中檢驗。
5.1 檢定條件
5.1.1 環境溫度
露點測量室和采樣系統的溫度應高于待測氣體的露/霜點溫度；當測量的露/霜點溫度高于環境溫度時，所有測量管路應加熱，使其至少高于露/霜點溫度3℃。用自來水或循環冷卻液來冷卻熱電制冷器的散熱器熱端時，冷卻液的溫度和流量應相對恒定。使用風冷時，環境溫度應相對恒定。
主機工作的環境溫度應在5℃～35℃之間，有特殊要求者，按其要求確定是否在恒溫條件下檢定。
5.1.2 測量室壓力
當露點測量室出氣端向大氣放空時，露點測量室內的壓力等于大氣壓。
當露點測量室內樣氣壓力的波動超過200Pa/h 時，不能進行檢定。
當露點測量室內樣氣壓力與標準大氣壓（101325Pa）的偏離雖超過±200Pa，但相對穩定（波動小于200Pa/h ） 時，可用計算的方法對檢定結果加以修正（已配備了自動壓力修正系統的儀器除外）。
5.1.3 環境濕度
主機應在10%RH～85%RH之間使用。
5.1.4 電源
按儀器的要求供電,當電源電壓超過額定值的±10%時,應采取穩壓措施。
5.1.5 檢定用設備
5.1.5.1 標準器具
使用標準動態濕度發生裝置作為檢定用標準器具時，作為檢定用標準器具其露點測量不確定度和被檢露點儀的zui大允許誤差之比應小于1/3。
5.1.5.2 無5.1.5.1條所述要求的裝置時,由動態濕度發生器提供穩定濕氣流,使用高準確度的濕度計作為檢定用標準器具。
5.1.5.3 氣路系統的管材
可以使用不銹鋼管、紫銅管或壁厚不小于1mm的聚四氟乙烯管、聚丙烯管作為采樣管。檢定露點溫度在-60℃以下時，應采用不銹鋼管，檢定露點溫度在-20℃～+40℃時，可以使用氟橡膠管。不允許使用乳膠管、普通橡膠管和薄壁塑料管。
5.1.5.4 管路的連接方式
可以使用錐型墊密封或硅（氟）橡膠“0”型圈密封的活接頭。如管道有焊接處，應認真清洗。
用軟質材料的管子套接時，應內襯一段硬質材料的管子，并在外面用鋼絲纏緊。
5.1.5.5 放空管
被檢儀器的露點測量室出口放空時,需接一根不短于2m的放空管。
5.1.5.6 流量計
用轉子流量計測量樣氣的流量。調節氣路的流量，確保樣氣的流量符合露點儀的使用要求。
5.1.5.7 壓力計
用壓力計測量大氣壓，確定測量室的壓力符合露點儀的使用要求。
5.2 檢定項目

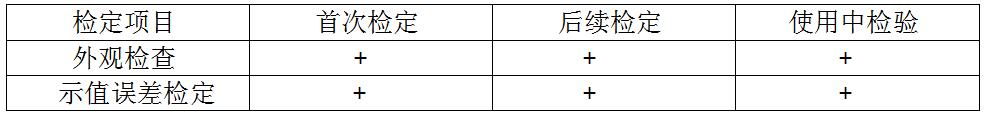

表2 檢定項目表

用“+”表示需檢定的項目。
5.2.1 外觀檢查
5.2.1.1 檢查儀器是否受過強烈震動、碰撞、腐蝕等損害；檢查電纜及接頭的接觸處是否清潔、有無松動現象，并用萬用表檢查其接觸是否良好；清點儀器附件及技術文件是否齊全。
5.2.1.2 打開露點測量室、檢查鏡面、發光管，接收管或聲表面波器件，如發現有明顯的鏡面損傷，應予以更換。清洗鏡面及發光管，接收管或聲表面波器件，清洗時使用棉簽沾清洗劑（一般由儀器自配，無自配清洗劑時，可使用無水乙醇）輕輕擦洗，并及時用干棉簽將殘留的清洗劑吸干。注意不要在鏡面上和光學器件上留下棉花纖維。
5.2.1.3 用棉簽沾無水乙醇清洗接頭各部件,接好氣路后用憋壓的方法檢查氣路的氣密性。
5.2.1.4 接通電源，撳動各按鈕，檢查其運行是否正常。
5.2.2 示值誤差檢定
按5.3 檢定方法對被檢露點儀的示值誤差進行檢定
5.3 檢定方法
5.3.1 使用標準動態濕度發生器作為檢定標準時,其擴展不確定度與被檢露點儀的zui大允許誤差之比值應小于1/3。檢定方法為圖2：

圖2 標準動態濕度發生器作為檢定標準的檢定方法
5.3.2 使用高準確度濕度計作為檢定標準時,其擴展不確定度與被檢露點儀的zui大允許誤差之比值應小于1/3。檢定方法為圖3：


圖3 高準確度濕度計作為檢定標準的檢定方法
5.3.3 檢定順序
通常的檢定順序為(露點/霜點溫度)：-70℃、-60℃、-50℃、-40℃、-30℃、-20℃、-10℃、+1℃、+10℃、+20℃、+30℃、+40℃。
露點溫度在-70℃～+40℃范圍以外的檢定可以根據檢定條件自定順序。
使用重量法濕度計檢定時，檢定順序為（露點/霜點溫度）：
-20℃、+1℃、+20℃、+1℃
5.3.4 記錄方法
5.3.4.1 記錄時，濕度發生器和露點儀顯示值應相對穩定，其波動值（zui高示值與zui低示值之差的二分之一）應小于其zui大允許誤差。
5.3.4.2 采用定時記錄的方法，待儀器示值穩定30分鐘后，每隔2分鐘至3分鐘記錄一組數據，累計記錄6組數據。同時記錄大氣壓的數值。
5.3.5 示值誤差計算
5.3.5.1 對每一計量檢定值，按要求記錄被檢儀器的露點顯示值（Ti），算出示值平均值（Td），和示值平均值的標準偏差（u1）:
Td =∑Ti/n (1)
u1=[∑(Ti-Td)2 /n(n-1)]1/2 (2)
由格拉布斯法則剔除異常值后，需重新做上述計算，所剩數據的個數（n）為該平均值的權數（P）。
5.3.5.2 露點儀的示值平均值Td 與計量檢定值Td’之差稱為該露點儀的示值誤差(△Td)。露點儀的示值誤差應符合表1中的技術要求。
5.4 檢定結果處理
按本規程要求，檢定合格的填發檢定證書，檢定不合格的填發檢定結果通知書，并指出不合格項目。
準確度達到一級或二級的露點儀，應在檢定證書正面注明“準予該儀器作為一級或二級濕度傳遞標準”。
5.5 檢定周期
露點儀的檢定周期一般不超過一年。
