TPHGC-B變頻式互感器綜合測試儀用于CT測試的基本接線步驟(參見圖1-1)如下：
1)用4mm2線將測試儀左側的接地端子連接到保護地。
2)連接CT一次側的一個端子和二次側的一個端子到保護地。
3)確保CT的其他端子全部從輸電線上斷開，其他繞組全部開路。
4)用2.5mm2紅線和黑線將CT的二次側連接到TPHGC-B變頻式互感器綜合測試儀“Output”S1和S2插孔，用1.2mm2黃線和黑線將CT的二次側連接到TPHGC-B變頻式互感器綜合測試儀“Sec”的S1和S2插孔，注意兩根黑線連在CT二次側已接保護地的同一端子上。
(5)用1.2mm2綠線和黑線將CT的一次側連接到TPHGC-B變頻式互感器綜合測試儀的“Prim”的P1和P2端子上，P2通過黑線與CT一次側連接到保護地的那個端子相連。
(6)檢查接線無誤，開始測試。

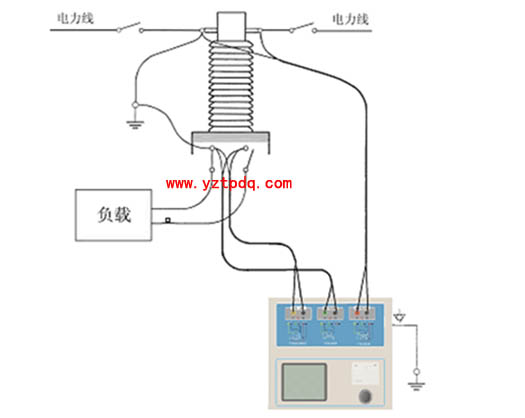

圖1-1 典型接線方式


1.TPHGC-B變頻式互感器綜合測試儀在三角形接法變壓器上進行CT測試的接線方式如圖1-2所示。

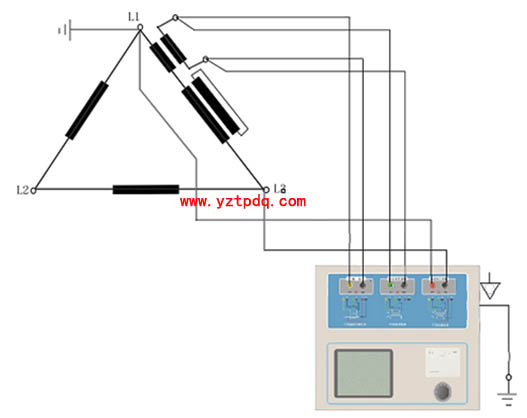

圖1-2 TPHGC-B變頻式互感器綜合測試儀在三角形接法變壓器上進行測試時的接線方式


2.TPHGC-B變頻式互感器綜合測試儀進行變壓器套管CT測試時的接線方式如圖1-3所示。
注意：一次端子H1不能接地，否則一次側都接地了，則測試儀不能獲取正確結果。

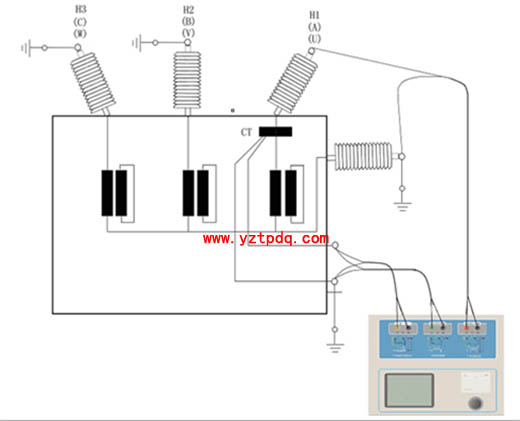

圖1-3 TPHGC-B變頻式互感器綜合測試儀對變壓器上套管CT進行測試時的接線方式


3.TPHGC-B變頻式互感器綜合測試儀在對GIS(SF6)開關上的CT測試時的接線方式如圖1-4所示。
注意：斷開與母線連接的所有開關，合上接地刀閘。

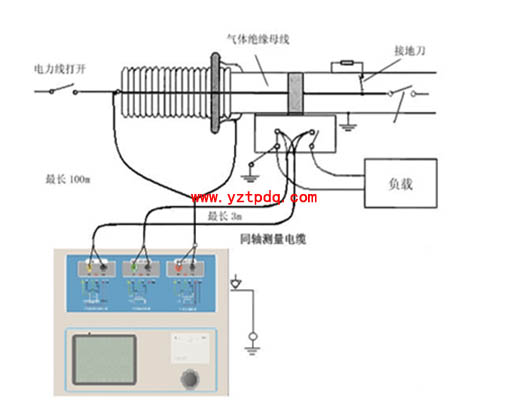

圖1-4 TPHGC-B變頻式互感器綜合測試儀對GIS(SF6)開關上的CT測試時的接線方式
