電流、電壓互感器伏安特性的試驗方法
互感器的特性試驗方法與電力變壓器的基本相同。
一、測量互感器繞組的直流電阻
電壓互感器一次繞組線徑較細，易發生斷線、短路或匝間擊穿等故障，二次繞組因?qū)Ь€較粗很少發生這種情況，因而交接、大修時應測量電壓互感器一次繞組的直流電阻。各種類型的電壓互感器一次繞組的直流電阻均在幾百歐至幾千歐之間，一般采用直流電阻測試儀進行測量，測量結果應與制造廠或以前測得的數據無明顯變化。
有時為了判斷電流互感器一次繞組接頭有無接觸不良等現象，需要采用壓降法和雙臂電橋等測量一次繞組的直流電阻；有時為了判別套管型電流互感器分接頭的位置，也使用變壓器直流電阻測試儀測量繞組的直流電阻。
二、極性試驗
電流互感器和電壓互感器的極性很重要，極性判斷錯誤會使計量儀表指示錯誤，更為嚴重的是使帶有方向性的繼電保護誤動作?；ジ衅饕弧⒍卫@組間均為減極性。極性試驗方法與電力變壓器相同，一般采用直流法，也可采用我公司生產的TPCTP-B變頻式互感器綜合測試儀測量。試驗時注意電源應加在互感器一次測；測量儀表接在互感器二次側。
三、變比試驗
《規程》規定要檢查互感器各分接頭的變比，并要求與銘牌相比沒有顯著差別。
1.電流互感器變比的檢查

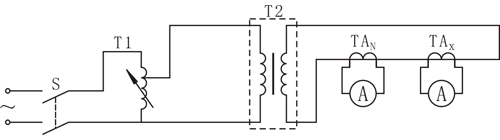

檢查電流互感器的變比，采用與標注電流互感器相比較的方法。其試驗接線如圖1-1所示。
T1—單相調壓器；T2—升流器；
TAN—標準電流互感器；TAX—被試電流互感器
試驗時，將被試電流互感器與標準電流互感器一次測串聯，二次側各接一只0.5級電流表，用調壓器和升流器供給一次側一合適電流，當電流升至互感器的額定電流值時(或在30%～70%額定電流范圍內多選幾點)，同時記錄兩只電流表的讀數，則被試電流互感器的實際變比為：
K＝KNIN／I
變比誤差為
△K＝[(K－KxN)／KxN]×100%
以上式中 KN、IN——標準電流互感器的變比和二次電流值；
K、I——被試電流互感器的變比和二次電流值；
KxN——被試電流互感器的額定變比。
試驗時應注意，應將非被試電流互感器二次繞組短路，嚴防開路；應盡量選擇使標準電流互感器與被試電流互感器變比相同，如果變比正確的話，其二次繞組電流表讀數也應相同。
2.電壓互感器的變比檢查

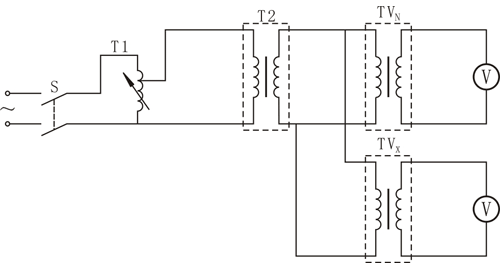

對于變比在變比電橋測量范圍內的電壓互感器，可直接采用TPCTP-B變頻式互感器綜合測試儀測量其變比。對于變比較大的電壓互感器，檢查其變比可采用雙電壓表法或采用圖1-2所示用與標準電壓互感器相比較的方法。用圖1-2所示方法對電壓互感器進行變比測量時，應注意一般通過調壓器和試驗變壓器向高壓側施加電壓，在二次側測量。
T1—單相調壓；T2—試驗變壓器；
TVN—標準電壓互感器；TVX—被試電壓互感器
四、互感器勵磁特性試驗
互感器的勵磁特性是指互感器一次側繞組開路。二次側勵磁電流與所加電壓的關系曲線，實際上就是鐵芯的磁化曲線?；ジ衅鲃畲盘匦栽囼灥闹饕康氖菣z查互感器的鐵芯質量，通過鑒別磁化曲線的飽和程度，以判斷互感器的繞組有無匝間短路等缺陷。鑒于系統中經常發生鐵芯諧振過電壓和電壓互感器質量不良等情況，所以要求進行電壓互感器的空載勵磁特性試驗。
1.電流互感器伏安特性試驗

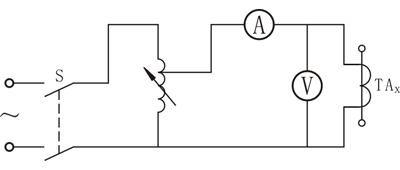

試驗接線如圖1-3所示。試驗前，應將電流互感器二次繞組引線和接地線均拆除，試驗時，一次測開路，從二次側施加電壓，為了讀數方便，可預先選取幾個電流點，逐點讀取相應電壓值。通入的電流或電壓以不超過制造廠技術條件的規定為準。當電流增大而電壓變化不大時，說明鐵芯已飽和，應停止試驗。試驗后，根據試驗數據繪出伏安特性曲線。
電流海關其的伏安特性試驗，只對繼電保護有要求的二次繞組進行。實測的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有顯著降低，應檢查是否存在二次繞組的匝間短路。
2.電壓互感器空載勵磁特性試驗

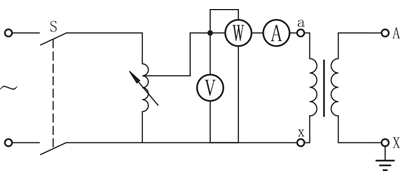

電壓互感器空載勵磁特性試驗接線如圖1-4所示。現場試驗時，電壓互感器高壓側開路，低壓側通以額定電壓，讀取其空載電流及空載損耗。
電壓互感器的空載勵磁特性試驗可與工頻感應耐壓試驗一起進行。試驗時，在電壓升至額定電壓過程中先讀取幾組空載損耗與空載電流值，電壓升至0.3倍額定電壓并耐受40s后，再降至額定電壓及以下，重新讀取幾組空載損耗和空載電流值。
實測的勵磁特性曲線或額定電壓時的空載電流值與過去或同類型電壓互感器的特性相比較，應無明顯的差異。在進行1.3倍額定電壓下的感應耐壓試驗時，其耐壓前后的空載電流、空載損耗也不應有明顯差異，否則應查明原因。
一般情況下，勵磁曲線測量點為額定電壓的20%、50%、80%、100%和120%。對于中性點直接接地的電壓互感器(N端接地)，電壓等級35kV及以下電壓等級的電壓互感器最高測量點為190%；電壓等級66kV及以上的電壓互感器最高測量點為150%。《規程》規定：在額定電壓下，空載電流與出廠數值比較應無明顯差別；中性點非有效接地系統的電壓互感器，在1.9UN／√3電壓時的空載電流不應大于允許電流；中性點接地系統的電壓互感器，在1.5UN／√3電壓下的空載電流不應大于最大允許電流。
3.使用TPCTP-B變頻式互感器綜合測試儀測量電壓電流互感器的伏安特性
TPCTP-B變頻式互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、是電力行業用于互感器的專業測試儀器。
信息整理：揚州拓普電氣科技有限公司 信息來源：www.yzmpos.com
