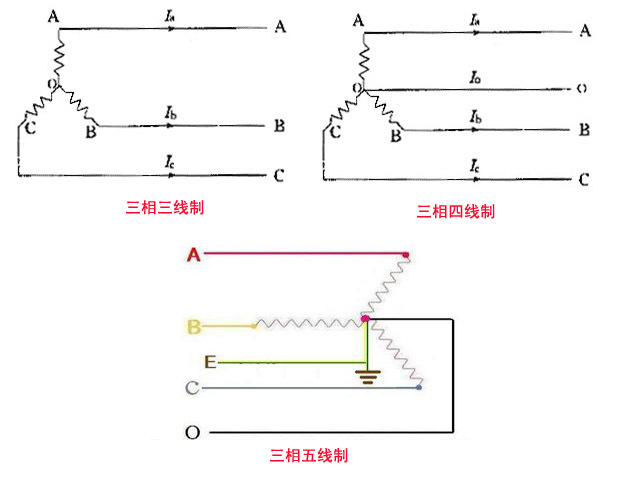

三相三線制、三相四線制及三相五線制配電電路的區別
三相三線制電路：多是指10KV電壓及以上高壓線路。
三相三線制，不引出中性線的星型接法和三角形接法。電力系統高壓架空線路一般采用三相三線制，三條線路分別代表a，b，c（U,V,W）三相。通常在野外看到的輸電線路，一回即有三根線（即三相），三根線可能水平排列，也可能是三角形排列的；對每一相可能是單獨的一根線（一般為鋼芯鋁絞線），也有可能是分裂線（電壓等級很高的架空線路中，為了減小電暈損耗和線路電抗，采用分裂導線，多根線組成一相線，一般2-4分裂，在特高壓交直流工程中可能用到6-8分裂），沒有中性線，故稱三相三線制。
三相交流發電機的三個定子繞組的末端聯結在一起，從三個繞組的始端引出三根火線向外供電、沒有中線的三相制叫三相三線制。
大部分供電局為了解決回路帶來的問題 很多時候B相無電流和電壓，充當回路作用。
三相四線制電路：多是指660/380/220低壓線路。
三相四線制，在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A,B,C三相，另一條是中性線N（如果該回路電源側的中性點接地，則中性線也稱為零線，如果不接地，則從嚴格意義上來說，中性線不能稱為零線）。在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路。而三相系統中，三相平衡時，中性線（零線）是無電流的，故稱三相四線制；在380V低壓配電網中為了從380V線間電壓中獲得220V相間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。
不論N線（中性線）還是PE線（保護接地線），在用戶側都要采用重復接地，以提高可靠性。但是，重復接地只是重復接地，它只能在接地點或靠近接地的位置接到一起，但絕不表明可以在任意位置特別是戶內可以接到一起。這一點一定要切記！
三相五線制電路：三相五線指的是三根相線和一根零線加一根接地線的配電方式。從安全上考慮目前施工現場基本上都要求采用三相五線制的配電方式。
三相五線制，是指A、B、C、N和PE線，其中，PE線是保護地線，也叫安全線，是專門用于接到諸如設備外殼等保證用電安全之用的。PE線在供電變壓器側和N線接到一起，但進入用戶側后絕不能當作零線使用，否則，發生混亂后就與三相四線制無異了。由于這種混亂容易讓人喪失警惕，可能在實際中更加容易發生觸電事故。零線與PE線的根本區別在于：零線構成回路，PE線僅起保護作用?，F(xiàn)在民用住宅供電已經規定要使用三相五線制，如果你的不是，可以要求整改。為了安全，要斬釘截鐵地要求使用三相五線制！
應用中最好使用標準、規范的導線顏色：A相用黃色，B相用綠色，C相用紅色，N線用淡藍色，PE線用黃綠雙色。
三相三線制，不引出中性線的星型接法和三角形接法。電力系統高壓架空線路一般采用三相三線制，三條線路分別代表a，b，c（U,V,W）三相。通常在野外看到的輸電線路，一回即有三根線（即三相），三根線可能水平排列，也可能是三角形排列的；對每一相可能是單獨的一根線（一般為鋼芯鋁絞線），也有可能是分裂線（電壓等級很高的架空線路中，為了減小電暈損耗和線路電抗，采用分裂導線，多根線組成一相線，一般2-4分裂，在特高壓交直流工程中可能用到6-8分裂），沒有中性線，故稱三相三線制。
三相交流發電機的三個定子繞組的末端聯結在一起，從三個繞組的始端引出三根火線向外供電、沒有中線的三相制叫三相三線制。
大部分供電局為了解決回路帶來的問題 很多時候B相無電流和電壓，充當回路作用。
三相四線制電路：多是指660/380/220低壓線路。
三相四線制，在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A,B,C三相，另一條是中性線N（如果該回路電源側的中性點接地，則中性線也稱為零線，如果不接地，則從嚴格意義上來說，中性線不能稱為零線）。在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路。而三相系統中，三相平衡時，中性線（零線）是無電流的，故稱三相四線制；在380V低壓配電網中為了從380V線間電壓中獲得220V相間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。
不論N線（中性線）還是PE線（保護接地線），在用戶側都要采用重復接地，以提高可靠性。但是，重復接地只是重復接地，它只能在接地點或靠近接地的位置接到一起，但絕不表明可以在任意位置特別是戶內可以接到一起。這一點一定要切記！
三相五線制電路：三相五線指的是三根相線和一根零線加一根接地線的配電方式。從安全上考慮目前施工現場基本上都要求采用三相五線制的配電方式。
三相五線制，是指A、B、C、N和PE線，其中，PE線是保護地線，也叫安全線，是專門用于接到諸如設備外殼等保證用電安全之用的。PE線在供電變壓器側和N線接到一起，但進入用戶側后絕不能當作零線使用，否則，發生混亂后就與三相四線制無異了。由于這種混亂容易讓人喪失警惕，可能在實際中更加容易發生觸電事故。零線與PE線的根本區別在于：零線構成回路，PE線僅起保護作用?，F(xiàn)在民用住宅供電已經規定要使用三相五線制，如果你的不是，可以要求整改。為了安全，要斬釘截鐵地要求使用三相五線制！
應用中最好使用標準、規范的導線顏色：A相用黃色，B相用綠色，C相用紅色，N線用淡藍色，PE線用黃綠雙色。
