變壓器變比組別測試儀廠家詮釋變壓器接線組別與差動保護接線判斷方法
變壓器接線組別
變壓器的極性標注采用減極性標注。減極性標注是將同一鐵心柱上的兩個繞組在某個瞬間相對高電位點或相對低電位點稱為同極性，標以同名端“A”、“a”或“·”．采用減極性標注后，當電流從原繞組“A”流入，副繞組電流則由“a”流出。變壓器的接線組別是三相權繞組變壓器原，副邊對應的線電壓之間的相位關系，采用時鐘表示法。分針代表原邊線電壓相量，并且將分外固定指向12上，時針代表對應的副邊線電壓相量，指向幾點即為幾點鐘接線。
判斷變壓器接線組別及其差動保護接線

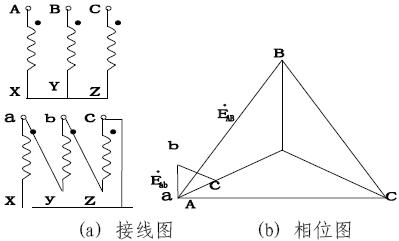

進行簡易判斷時，假設變壓器接有純電阻負載，則原、副繞組任一相的根電壓與該繞組中的電流同相位．同一鐵心柱上的原、副繞組電流為同相位，即原邊由“A”端流入，副邊由“a”端流出，變壓器接線如圖1時，其相量圖如圖2所示。設原邊相電壓UA為基準，指向12上，原邊電流IA與UA同相位，同一鐵心柱原，副繞組中的電流同相位，副邊對應相的根電壓Ua與流過該繞組中的電流Ia同相位。即可判斷此接線為Y／Y－12接線組。
變壓器差動保護在正常運行及外部故障時，流入差回路的電流為變壓器兩側電流互感器二次電流的和?？蓪⒆儔浩鲀蓚?cè)電流互感器行成兩個三相電源向三相負載——三塊差動繼電器供電。若兩個電源的電流相位相反，則流入負載的電流相量和為零。接線如圖3所示時，變壓器高壓側的電流互感器LH接成Y／Y－12，低壓倒電流互感器LH接成Y／Y－6。則兩側電流互感器同名相二次測電流IA2與Ia2相位相反。如圖4所示。流入差回路的電流為互感器同名相二次電流的和。若變壓器的變比分。等于兩側電流互感器變比nB=nLH=WLH’/WLH，則流入差回路的電流為零，即IA2十Ia2=0。
Y/Δ一11接線的變壓器，由于變壓器原邊電流IA落后于副邊電流Ia30?，即使兩側電流互感器流入差回路的電流數值相等，在差回路中仍有一個不平衡電流Ibp=2I2sin30?/2。消除此不平衡電流的方法是將變壓器Y接側的電流互感器LH的二次側接成Δ，使電流互感器二次側流入差回路的電流移相。為使兩側互感器二次側流入差回路的電流相位相反，在Y／Δ一11接線的變壓器Δ側的電流互感器LH’若按成Y／Y－12，則變壓器Y接線的電流互感器LH需接成Y／Δ一5。如圖5所示，電流互感器LH流入差回路的電流IA2=IB2’一IA2’，不考慮互感器角誤差的情況下，IB2’與IB同相位，IA2’與IA同相應，（IB一IA）的相量指向5點，為Y／Δ一5接線，其相量圖見圖6（a）．電流互感器LH’流入差回路的電流Ia2與Ia同相位，指向11點，故Ia2與IA2反相，若其值相等，則流入差回路的電流為零，其相量圖見圖6，采用簡易判斷法，只要假設副邊接有三相對稱純電阻負載，由電壓與電流同相位的關系，作出電流電壓相量圖，根據同名相（如A相）的相電壓的相位關系，很容易判斷出為幾點鐘接線。此法對判斷三相變壓器或電流互感器的接線組別具有實用性和簡便性。
變壓器的極性標注采用減極性標注。減極性標注是將同一鐵心柱上的兩個繞組在某個瞬間相對高電位點或相對低電位點稱為同極性，標以同名端“A”、“a”或“·”．采用減極性標注后，當電流從原繞組“A”流入，副繞組電流則由“a”流出。變壓器的接線組別是三相權繞組變壓器原，副邊對應的線電壓之間的相位關系，采用時鐘表示法。分針代表原邊線電壓相量，并且將分外固定指向12上，時針代表對應的副邊線電壓相量，指向幾點即為幾點鐘接線。
判斷變壓器接線組別及其差動保護接線
進行簡易判斷時，假設變壓器接有純電阻負載，則原、副繞組任一相的根電壓與該繞組中的電流同相位．同一鐵心柱上的原、副繞組電流為同相位，即原邊由“A”端流入，副邊由“a”端流出，變壓器接線如圖1時，其相量圖如圖2所示。設原邊相電壓UA為基準，指向12上，原邊電流IA與UA同相位，同一鐵心柱原，副繞組中的電流同相位，副邊對應相的根電壓Ua與流過該繞組中的電流Ia同相位。即可判斷此接線為Y／Y－12接線組。
變壓器差動保護在正常運行及外部故障時，流入差回路的電流為變壓器兩側電流互感器二次電流的和?？蓪⒆儔浩鲀蓚?cè)電流互感器行成兩個三相電源向三相負載——三塊差動繼電器供電。若兩個電源的電流相位相反，則流入負載的電流相量和為零。接線如圖3所示時，變壓器高壓側的電流互感器LH接成Y／Y－12，低壓倒電流互感器LH接成Y／Y－6。則兩側電流互感器同名相二次測電流IA2與Ia2相位相反。如圖4所示。流入差回路的電流為互感器同名相二次電流的和。若變壓器的變比分。等于兩側電流互感器變比nB=nLH=WLH’/WLH，則流入差回路的電流為零，即IA2十Ia2=0。
Y/Δ一11接線的變壓器，由于變壓器原邊電流IA落后于副邊電流Ia30?，即使兩側電流互感器流入差回路的電流數值相等，在差回路中仍有一個不平衡電流Ibp=2I2sin30?/2。消除此不平衡電流的方法是將變壓器Y接側的電流互感器LH的二次側接成Δ，使電流互感器二次側流入差回路的電流移相。為使兩側互感器二次側流入差回路的電流相位相反，在Y／Δ一11接線的變壓器Δ側的電流互感器LH’若按成Y／Y－12，則變壓器Y接線的電流互感器LH需接成Y／Δ一5。如圖5所示，電流互感器LH流入差回路的電流IA2=IB2’一IA2’，不考慮互感器角誤差的情況下，IB2’與IB同相位，IA2’與IA同相應，（IB一IA）的相量指向5點，為Y／Δ一5接線，其相量圖見圖6（a）．電流互感器LH’流入差回路的電流Ia2與Ia同相位，指向11點，故Ia2與IA2反相，若其值相等，則流入差回路的電流為零，其相量圖見圖6，采用簡易判斷法，只要假設副邊接有三相對稱純電阻負載，由電壓與電流同相位的關系，作出電流電壓相量圖，根據同名相（如A相）的相電壓的相位關系，很容易判斷出為幾點鐘接線。此法對判斷三相變壓器或電流互感器的接線組別具有實用性和簡便性。
