串聯諧振與并聯諧振的區別
串聯諧振與并聯諧振的區別
眾所周知，在電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振，其特點是電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗zui小，電流zui大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。
諧振電壓與原電壓疊加，并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振，其特點是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率，諧振時，電路的總電流zui小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。

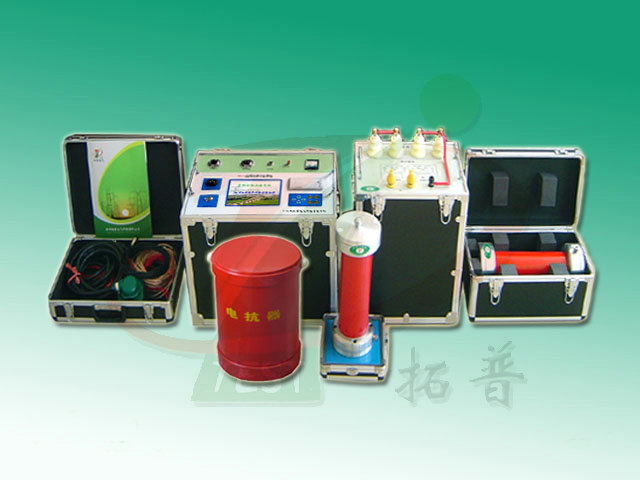

揚州拓普電氣科技有限公司專業生產的變頻串聯諧振試驗裝置就用運用串聯諧振原理設計的新型交流耐壓試驗設備。全套串聯諧振耐壓試驗設備，可兼顧電力變壓器、交聯電纜、開關柜、電動機、發電機、GIS和SF6開關、母線、套管、CT、PT等試品的交流耐壓試驗，是全能型的交流耐壓設備。
串聯諧振是電壓諧振與并聯諧振是電流諧振解釋
對于理想的L、C元件，串聯諧振發生時，L、C元件上的電壓大小相等、方向相反，總電壓等于0（諧振阻抗為零）。而并聯諧振發生時，L、C元件中的電流大小相等、方向相反，總電流等于0（諧振阻抗為無窮大）。故有如題的稱呼。
無論是串聯還是并聯諧振，在諧振發生時，L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容；而在另一時刻電容放電，又轉換成磁能由電感儲存。
在串聯諧振電路中，由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行；在并聯電路中，L、C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。
諧振時電感和電容還是兩個元件，否則不能進行能量交換；但從等效阻抗的角度，是變成了一個元件：數值為零或無窮大的電阻。
信息發布：揚州拓普電氣科技有限公司
